Visão Geral
O MD520 é um inversor de frequência universal de alta performance projetado para controle preciso de diferentes tipos de motores, incluindo motores AC assíncronos e síncronos de ímã permanente. Com sua ampla faixa de potência e tensão de operação, o MD520 é ideal para diversas aplicações industriais que requerem controle preciso de velocidade e torque.
Principais Características
- Controle unificado para motores AC assíncronos e síncronos de ímã permanente
- Ampla faixa de potência de 0,4 kW a 5,7 MW
- Reator DC integrado (400 V: 18,5 kW e acima; 200 V: 11 kW e acima)
- PCBs com revestimento conformal compatível com ambientes 3S2 e 3C3
- Cumpre com nível de eficiência IE2 conforme definido na IEC 61800-9-2
- Opções de montagem com dissipador traseiro (0,4 a 160 kW)
Benefícios
- Alto torque de partida: 150% a 0,25 Hz para SVC; 180% a 0 Hz para FVC
- Operação dual-rated: sobrecarga de 150%/1 min (heavy duty) e 110%/1 min (normal duty)
- Interface de usuário intuitiva com teclado LED colorido embutido
- Unidade de frenagem dinâmica integrada (até 75 kW para 400 V ou 37 kW para 200 V)
- Operação em temperatura ambiente de até 50°C (com redução acima de 40°C)
- Entrada analógica bipolar padrão (-10 a +10 V)
Recursos e Funções
Modos de Controle
- •Controle V/F de malha aberta (somente motores de indução)
- •Controle vetorial sem sensor (SVC)
- •Controle vetorial de fluxo com sensor (FVC)
- •Controle para motores síncronos de relutância
Proteções
- •STO (Safe Torque Off) SIL 3 PL e integrado
- •Proteção contra sobrecorrente
- •Proteção contra sobretensão
- •Proteção contra subtensão
- •Proteção térmica do motor (entrada PTC padrão)
- •Diagnósticos abrangentes de falhas
Comunicação
- •Modbus-RTU
- •Modbus-TCP
- •PROFIBUS-DP
- •CANopen
- •CANlink
- •PROFINET
- •EtherCAT
- •Ethernet/IP
Modelos Disponíveis
| Tensão | Modelo | Heavy Duty (150% sobrecarga) | Normal Duty (110% sobrecarga) |
|---|---|---|---|
| Monofásica 200-240 Vac | MD520-2SxxxB(S)-INT | 0.4 kW 0.7 kW 1.5 kW 2.2 kW | |
| Trifásica 200-240 Vac | MD520-2TxxxB(S)-INT | 0.4 - 2.2 kW 3.7 - 11 kW 15 - 37 kW 45 - 200 kW | 0.7 - 3.7 kW 5.5 - 15 kW 18.5 - 45 kW 55 - 220 kW |
| Trifásica 380-480 Vac | MD520-4TxxxB(S)(-T)(-L)-INT | 0.4 - 3.7 kW 5.5 - 22 kW 30 - 90 kW 110 - 630 kW | 0.7 - 5.5 kW 7.5 - 30 kW 37 - 110 kW 132 - 800 kW |
Configurador de Código do Produto
Nível de Tensão
Potência (kW)
Potência nominal do motor
Unidade de Frenagem
Regras específicas por tensão: 4T obrig. ≤15kW, 2T obrig. ≤7.5kW, 2S obrigatória
STO (Safe Torque Off)
SIL 3 PL e conforme normas de segurança
Reator
Apenas disponível para 4T. DC (-T): 18.5kW e 22kW, AC (-L): T10-T12 (≥200kW)
Versão
Compatível com normas internacionais (fixo)
Notas Importantes
- • Reator DC (-T): 4T apenas 18.5kW e 22kW (conforme IEC 61000-3-12)
- • Unidade de frenagem: 4T obrig. ≤15kW, opcional 15-75kW, ausente ≥90kW
- • Reator AC (-L): apenas T10-T12 (≥200kW), recomendado para cabos ≥100m
- • STO: Safe Torque Off SIL 3 PL e opcional para todas as configurações
Galeria de Imagens MD520

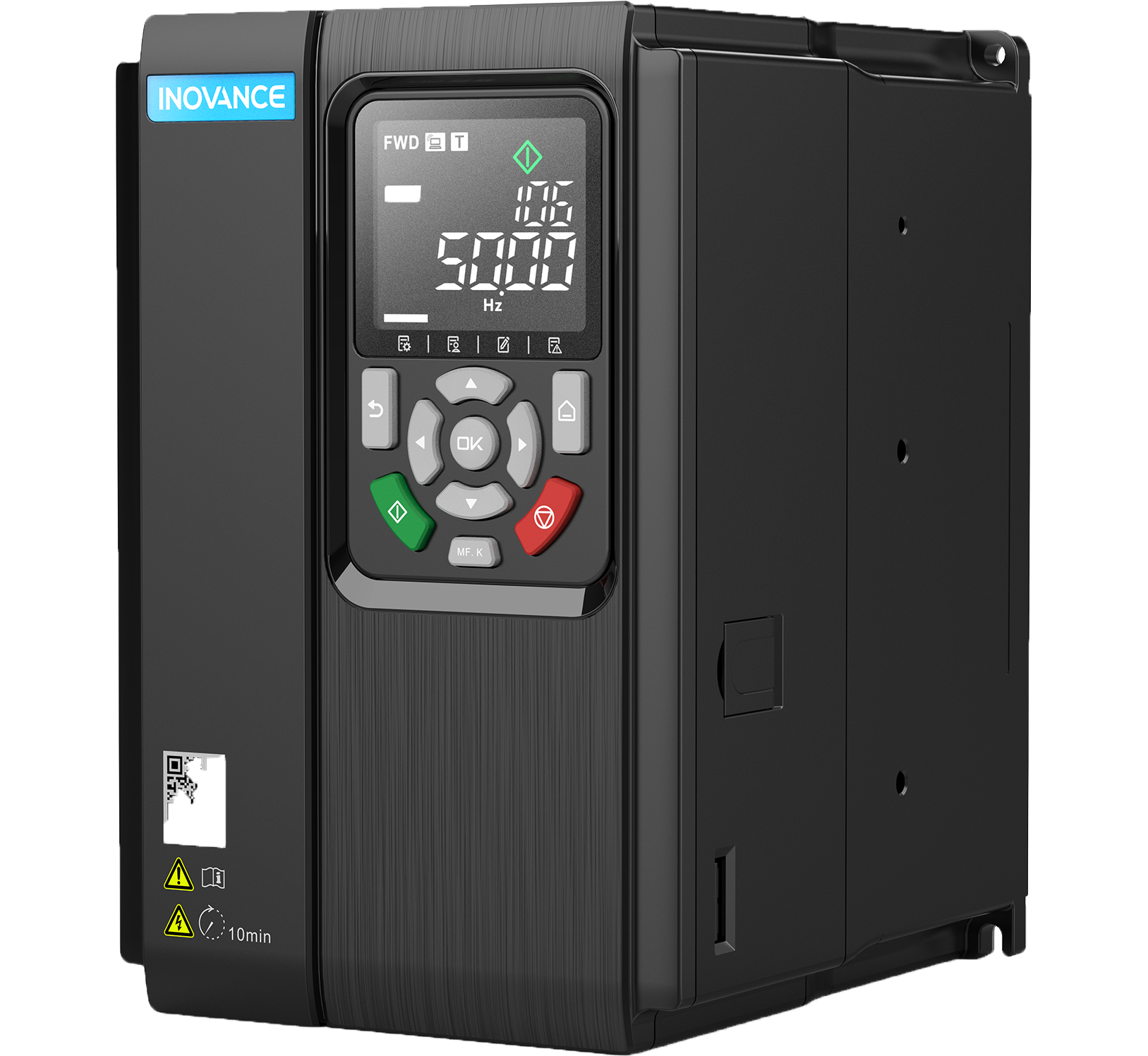

MD520 - T2
130 (L) x 200 (A) x 150 (P) - mm

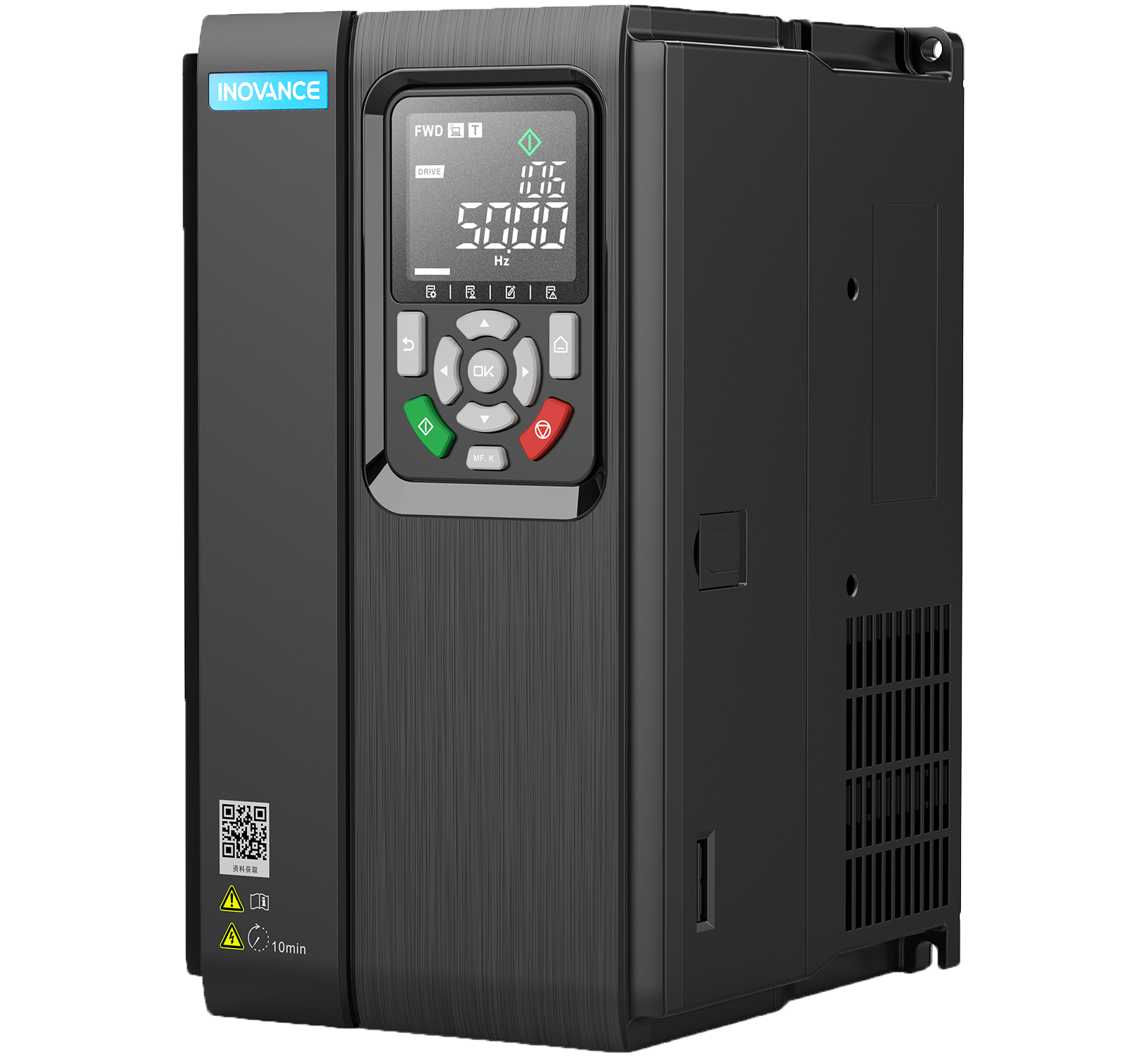

MD520 - T3
140 (L) x 250 (A) x 168 (P) - mm

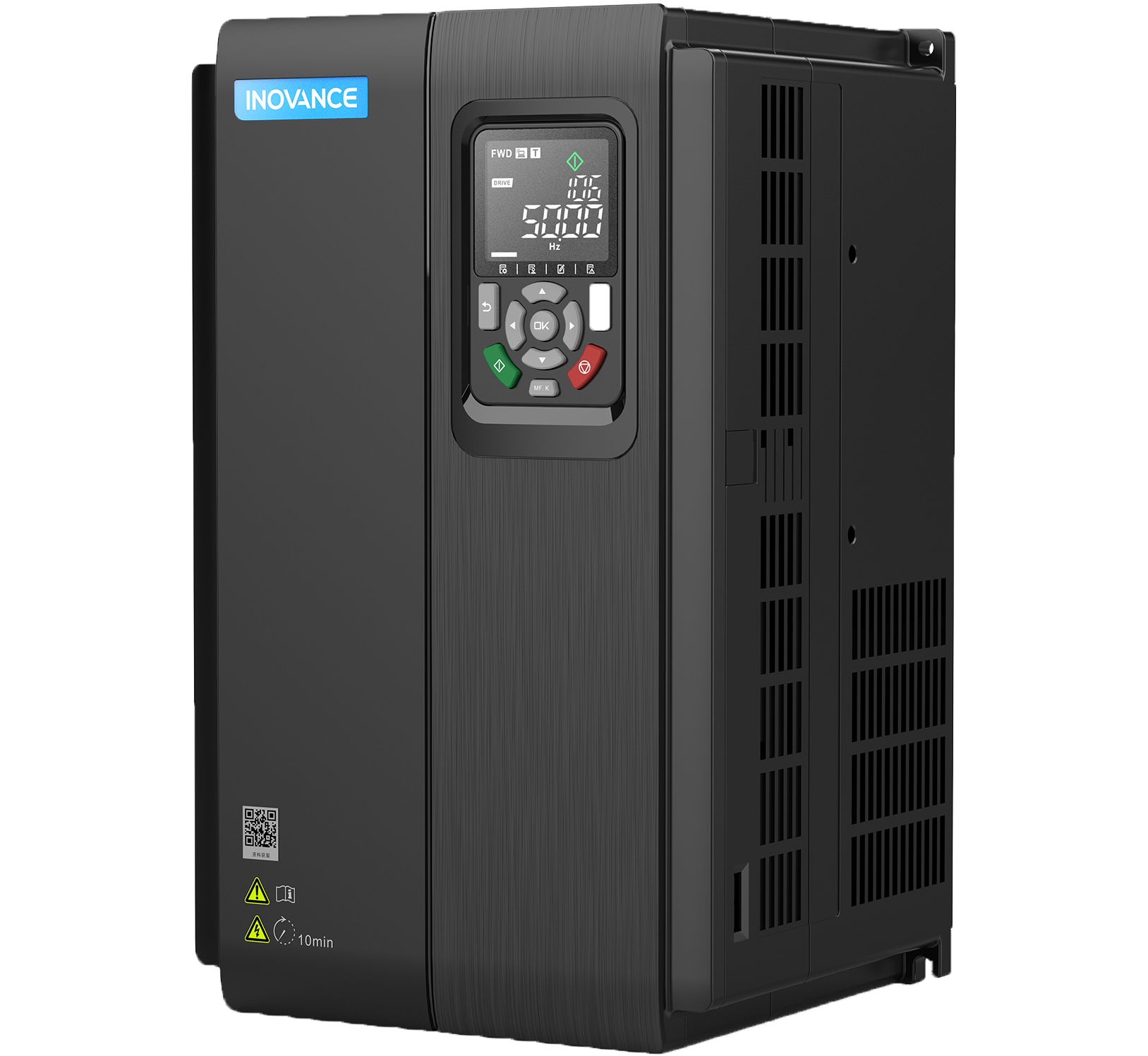

MD520 -T5 com reator
210 (L) x 350 (A) x 193 (P) - mm
MD520
Família de Inversores
Aplicações
Sistemas de Bombeamento
Controle eficiente de bombas com recursos de economia de energia e suporte a múltiplas bombas.
Sistemas de Ventilação
Controle preciso de ventiladores para sistemas HVAC e aplicações industriais.
Máquinas Têxteis
Controle de velocidade para teares, máquinas de bobinagem e equipamentos de processamento têxtil.
Máquinas-Ferramentas
Controle de motores em máquinas-ferramentas que requerem alta precisão e dinâmica.
Esteiras Transportadoras
Controle de velocidade para sistemas de transporte em diversas aplicações industriais.
Equipamentos de Processamento
Controle preciso para máquinas de processamento de alimentos, embalagens e outros materiais.
