Inovance MD630

Inversor de frequência compacto de propósito geral com alta funcionalidade, flexibilidade e comunicação 4-em-1 integrada

RecursosModelos

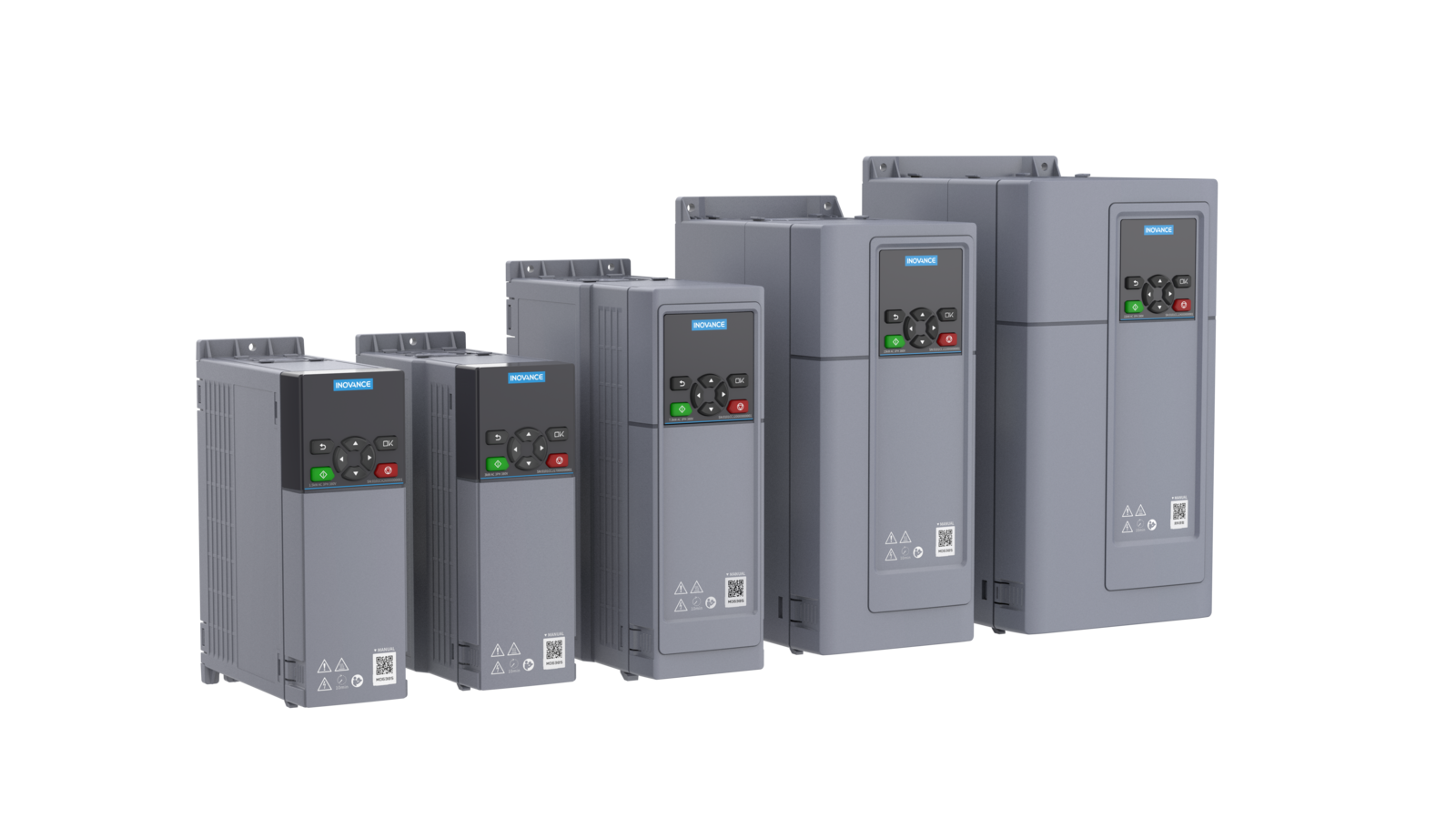

Inversor de Frequência MD630

Visão Geral

O MD630 é um inversor de frequência compacto de propósito geral com alta funcionalidade e flexibilidade. Disponível em duas variantes — MD630S (serial) e MD630N (Ethernet 4-em-1) — cobre desde aplicações simples até ambientes severos com requisitos avançados de comunicação e segurança.

Principais Características

  • Fieldbus 4-em-1 integrado (MD630N): EtherCAT, PROFINET, EtherNet/IP e Modbus TCP
  • Filtro EMC integrado (categoria C3 para 10 m)
  • Operação em ambientes severos: -20°C a +60°C (com derating acima de 50°C)
  • Classificação IP20 com acessórios opcionais para ambientes com poeira e vibração
  • Estimativa de vida útil de componentes: ventilador, IGBT e capacitor
  • Porta USB Type-C e RS485 para comissionamento
  • Fan com velocidade automática e autolimpeza para prevenção de bloqueio em ambientes com poeira

Benefícios

  • Design compacto: volume 34% menor e 41% menos footprint vs MD520 em instalação lado a lado
  • Software iFA Drive para comissionamento com diagrama de funções guiado
  • Interface LED colorida de 5 dígitos — fácil leitura e operação
  • Controle de motores de indução, síncronos PM e relutância síncrona (malha aberta e fechada)
  • Slot de opção para expansão de I/O e interface de feedback de motor (encoder, resolver)

Recursos e Funções

Modos de Controle

  • •Controle V/F de malha aberta (motores de indução)
  • •Controle vetorial sem sensor (SVC)
  • •Controle vetorial com sensor (FVC)
  • •Controle de motores síncronos de ímã permanente (PM)
  • •Controle de motores de relutância síncrona

Proteções e Diagnósticos

  • •STO (Safe Torque Off) SIL 3 PL e integrado
  • •Proteção contra sobrecorrente
  • •Proteção contra sobretensão e subtensão
  • •Proteção térmica do motor
  • •Manutenção preditiva: estimativa de vida útil de ventilador, IGBT e capacitor
  • •Diagnósticos abrangentes de falhas

Comunicação

MD630S — Serial

  • •Modbus RTU (RS485)

MD630N — Ethernet 4-em-1

  • •EtherCAT
  • •PROFINET
  • •EtherNet/IP
  • •Modbus TCP

Comissionamento

  • •USB Type-C
  • •RS485 (teclado externo ou PC)
  • •Software iFA Drive

Modelos Disponíveis

FrameHeavy Duty (150% sobrecarga)Dimensões L×A×P (mm)
T1
0,37 kW
0,75 kW
1,5 kW
70 × 217 × 169,5
T2
2,2 kW
3,0 kW
4,0 kW
75 × 217 × 169,5

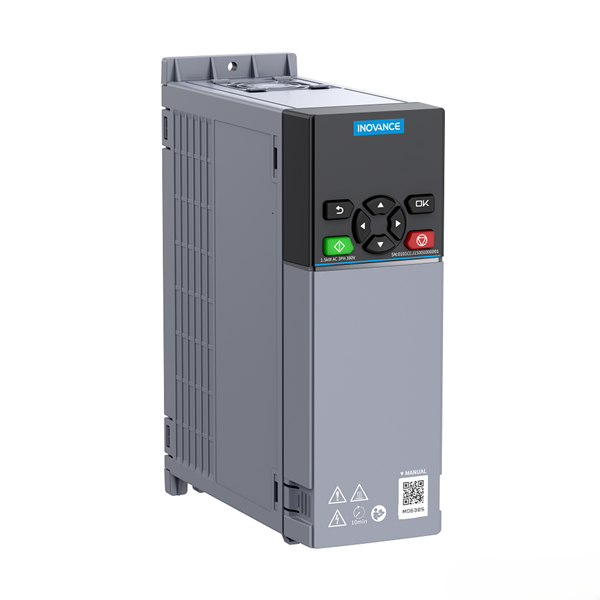

T3
5,5 kW
7,5 kW
90 × 262 × 190
T4
11,0 kW
15,0 kW
125 × 303 × 186
T5
18,5 kW
22,0 kW
165 × 330 × 200
T6
30,0 kW
37,0 kW
195 × 415 × 220
T7
45,0 kW
55,0 kW
250 × 520 × 270
T8
75,0 kW
90,0 kW
270 × 545 × 296

* Alimentação: Trifásica 400 Vac (380–480 V, -15%/+10%), 50/60 Hz (±5%). Todos os modelos são fornecidos com unidade de frenagem integrada (B) e função STO SIL 3 PL e (S). Temperatura ambiente máxima de operação: +60°C com derating acima de +50°C.

Configurador de Código do Produto

MD630-4TBS-INT
Código gerado:
MD630_-4T___BS-INT

Tipo de Comunicação

MD630S: Comunicação Serial (Modbus RTU / RS485)
MD630N: Ethernet 4-em-1 (EtherCAT, PROFINET, EtherNet/IP, Modbus TCP)

Potência Heavy Duty

1R50,37 kWFrame T1
2R10,75 kWFrame T1
3R81,5 kWFrame T1
5R12,2 kWFrame T2
7R23,0 kWFrame T2
9R04,0 kWFrame T2
0135,5 kWFrame T3
0177,5 kWFrame T3
02511,0 kWFrame T4
03215,0 kWFrame T4
03718,5 kWFrame T5
04522,0 kWFrame T5
06130,0 kWFrame T6
07537,0 kWFrame T6
09145,0 kWFrame T7
11255,0 kWFrame T7
15075,0 kWFrame T8
17690,0 kWFrame T8

Tensão de Alimentação

4T: Trifásica 380–480 Vac

Fixo neste modelo

Frenagem & STO

B: Unidade de frenagem integrada
S: STO SIL 3 PL e

Variante

-INT: Variante Internacional

Compatível com normas internacionais (fixo)

Acessórios

Expansão de Controle

  • •MD-IO-M1 — Expansão multifuncional de I/O
  • •MD-PG-AU1 — Encoder incremental (ABZ, SSI, ENDAT, BISS, Inovance 23-bit)
  • •MD-PG-R1 — Interface para resolver
  • •MD-PG-S1 — Interface para encoder SinCos

Proteção Ambiental

  • •Kit Junction Box — Proteção contra poeira (T1–T5)
  • •Suporte de Blindagem — Fixação de cabo para melhor compatibilidade eletromagnética (T1–T5)

Modelos Disponíveis

Solicite orçamentos para os modelos disponíveis em estoque. Nossa equipe técnica retornará com especificações detalhadas e condições comerciais.

ModeloCategoriaDescriçãoEspecificaçõesSolicitar Orçamento
MD630N-4T3R8BS-INT
Trifásica 380–480VInversor de Frequência Inovance MD630N - 1,5kW1,5kW, Frame T1, Ethernet 4-em-1
MD630N-4T9R0BS-INT
Trifásica 380–480VInversor de Frequência Inovance MD630N - 4kW4,0kW, Frame T2, Ethernet 4-em-1
MD630N-4T017BS-INT
Trifásica 380–480VInversor de Frequência Inovance MD630N - 7,5kW7,5kW, Frame T3, Ethernet 4-em-1
MD630N-4T032BS-INT
Trifásica 380–480VInversor de Frequência Inovance MD630N - 15kW15,0kW, Frame T4, Ethernet 4-em-1
MD630N-4T045BS-INT
Trifásica 380–480VInversor de Frequência Inovance MD630N - 22kW22,0kW, Frame T5, Ethernet 4-em-1
MD630N-4T075BS-INT
Trifásica 380–480VInversor de Frequência Inovance MD630N - 37kW37,0kW, Ethernet 4-em-1
MD630N-4T112BS-INT
Trifásica 380–480VInversor de Frequência Inovance MD630N - 55kW55,0kW, Ethernet 4-em-1
MD630N-4T176BS-INT
Trifásica 380–480VInversor de Frequência Inovance MD630N - 90kW90,0kW, Ethernet 4-em-1

Não encontrou o modelo que procura? Entre em contato conosco para mais informações.
