Visão Geral
A série DC590+ Integrator é a mais recente evolução de inversores DC da Parker, oferecendo controle avançado de motores DC com arquitetura de 32 bits. Projetado para as aplicações mais exigentes do mercado, o DC590+ combina alta performance com flexibilidade de programação por blocos de função e ampla conectividade para redes industriais.
Principais Características
- Classificações de potência de 15A até 1950A
- Modelos de 4 quadrantes com regeneração (DC590+) e 2 quadrantes (DC591+)
- Série PX (590PX): Performance aprimorada com funcionalidades extras, melhor resfriamento e tempo de resposta otimizado para aplicações exigentes
- Tensões de alimentação de 110-220V, 220-500V e 500-690V trifásica
- Safe Torque Off (STO) integrado
- Fonte de alimentação de campo integrada
- Conformidade com CE, UL e cUL (até 830A)
Benefícios
- Programação por blocos de função para personalização de controle
- Alto torque: controle de fluxo vetorial com sensor (FVC)
- Capacidade dual-rated: sobrecarga de 150%/30s e 200%/10s
- Interface de usuário intuitiva com teclado removível
- Múltiplas opções de comunicação: Modbus, PROFIBUS, CANopen, EtherNet, etc.
- Unidade de frenagem dinâmica integrada (até certos modelos)
- Blocos de função para controle de enrolador/desenrolador incluídos como padrão
Recursos e Funções
Tecnologia de Controle
- •Controle de 4 quadrantes regenerativo (DC590+)
- •Controle de 2 quadrantes não-regenerativo (DC591+)
- •Controladores de stack externos para retrofit (DC598+/DC599+)
- •Auto-sintonização para comissionamento rápido
- •Controle com realimentação de tensão de armadura, taco ou encoder
Proteções
- •Varistores de óxido metálico de alta energia
- •Proteção contra sobretemperatura do dissipador
- •Proteção contra sobrecorrente instantânea
- •Falha de disparo do tiristor
- •Proteção contra sobrecorrente por tempo inverso
- •Detecção de falha de campo
- •Detecção de velocidade zero
- •Proteção térmica do motor
Comunicação
- •Modbus-RTU
- •Modbus-TCP
- •PROFIBUS-DP
- •CANopen
- •DeviceNet
- •EtherNet/IP
- •RS422/RS485
- •LINKnet
Características Técnicas
| Característica | Especificações |
|---|---|
| Configuração de Potência | DC590+ 4 quadrantes regenerativos; 2 pontes de tiristores trifásicas totalmente controladas DC591+ 2 quadrantes; 1 ponte de tiristores trifásica totalmente controlada |
| Corrente de Armadura (ADC) | Frame 1: 15A, 35A Frame 2: 40A, 70A, 110A, 165A Frame 3: 180A, 270A Frame 4: 380A, 500A, 725A, 830A Frame 6: 1250A, 1600A, 1950A Modelos PX: Também disponíveis nas correntes 35A, 70A, 110A e 150A |
| Sobrecarga | 15...270A: 200% por 10s, 150% por 30s A partir de 380A: várias opções de sobrecarga disponíveis |
| Tensão de Alimentação (VAC) 50/60 Hz | 220...500V (±10%) Frame 1...4 110...220V (±10%) Opcional Frame 1...4 500...600V (±10%) Opcional Frame 4 380...600V (±10%) Frame 6 380...690V (±10%) Frame 6 |
| Corrente de Campo máx | 4A Frame 1 10A Frame 2 e 3 30A Frame 4 |
| Tensão de Campo máx | Vfield = VAC x 0,82 |
| Temperatura Operacional | 0...45°C (15...165A) 0...35°C (180...270A) 0...40°C (corrente ≥1200A) Redução de 1%/°C até 55°C máx |
Esquema de Código do Produto - Série DC590+
1. Família do Produto
590P: Série DC590+ Drive Digital DC - 4 quadrantes regenerativo
591P: Série DC591+ Drive Digital DC - 2 quadrantes não-regenerativo
2. Tensão de Alimentação
23: 110...220V 3 fases
53: 220...500V 3 fases
3. Corrente Nominal (A)
21501: 15A Frame 1
25801: 35A Frame 1
24002: 40A Frame 2
27002: 70A Frame 2
31102: 110A Frame 2
31652: 165A Frame 2
31803: 180A Frame 3
32703: 270A Frame 3
33804: 380A Frame 4
35004: 500A Frame 4
37254: 725A Frame 4
38304: 830A Frame 4
41585: 1580A Frame 5
4. Alimentação Auxiliar
0: Universal 115V...230V 1ph (Frames 1,2,6 & H)
1: 115V 1ph (Frames 3,4)
2: 230V 1ph (Frames 3,4)
5. Montagem
P: Montagem em painel
A: Montagem em painel + kit Airflow (opção apenas em Frames 4 & 5)
6. Opções Especiais
00: Nenhuma
01-99: Opções especiais (consulte revendedor)
7. Idiomas
U: Inglês (50/60Hz)
D: Alemão
S: Espanhol
F: Francês
I: Italiano
8. Teclado
0: Nenhum
4: Teclado 6901 instalado
9. Feedback de Velocidade
A: Taco analógico
G: Encoder fibra ótica
P: Encoder plástico fibra ótica
V: Tensão de armadura
W: Encoder terminado em fio
10. Comunicações
0: Nenhuma
C: ControlNet
D: DeviceNet
E: Ethernet
L: Link
M: ModBus +
N: CanOpen
P: Profibus
R: RS485/RS422
Notas:
- Produto fornecido sem opção de feedback instalada (controle de tensão de armadura). Encoder e tacho são opções vendidas separadamente
- Produto fornecido sem opções de comunicação instaladas. Opções vendidas separadamente
- ATENÇÃO: Este esquema refere-se apenas aos modelos DC590+ com tensão de 110V a 500V (3 fases). Para modelos de 500V a 690V, consulte documentação específica.
Acessórios e Opções
Placas de Comunicação
As placas de comunicação permitem que o DC590+ seja conectado aos barramentos de campo industriais mais comuns.
- •EtherNet Modbus/TCP e EtherNet/IP (6055-ENET-00)
- •LINKnet (6055-LNET-00)
- •DeviceNet (6055-DNET-00)
- •RS485/Modbus (6055-EI00-00)
- •PROFIBUS-DP (6055-PROF-00)
- •CANopen DS402 (6055-CAN-00)
Placas de Feedback
Opções para diferentes tipos de feedback de velocidade, oferecendo controle preciso do motor.
- •Cartão de encoder com terminação a fio (AH387775U001-1)
- •Cartão de tacogerador analógico (AH500935U001-1)
- •Ajuste de calibração para tacogeradores de 10-200V
- •Frequência máxima de entrada para encoder: 100 kHz
- •Tensão de saída do encoder: +5V a 24V ajustável
Teclado e Software
Interfaces para configuração e monitoramento fácil do inversor.
- •Teclado operador 6901-00-G com display retroiluminado
- •Controle local do motor: partida, velocidade, direção, diagnósticos
- •Kit de montagem remota do teclado (6052/00)
- •Software Drive System Explorer Lite (DSE Lite)
- •Configuração de parâmetros e diagnóstico via PC
- •Função de osciloscópio para monitoramento online

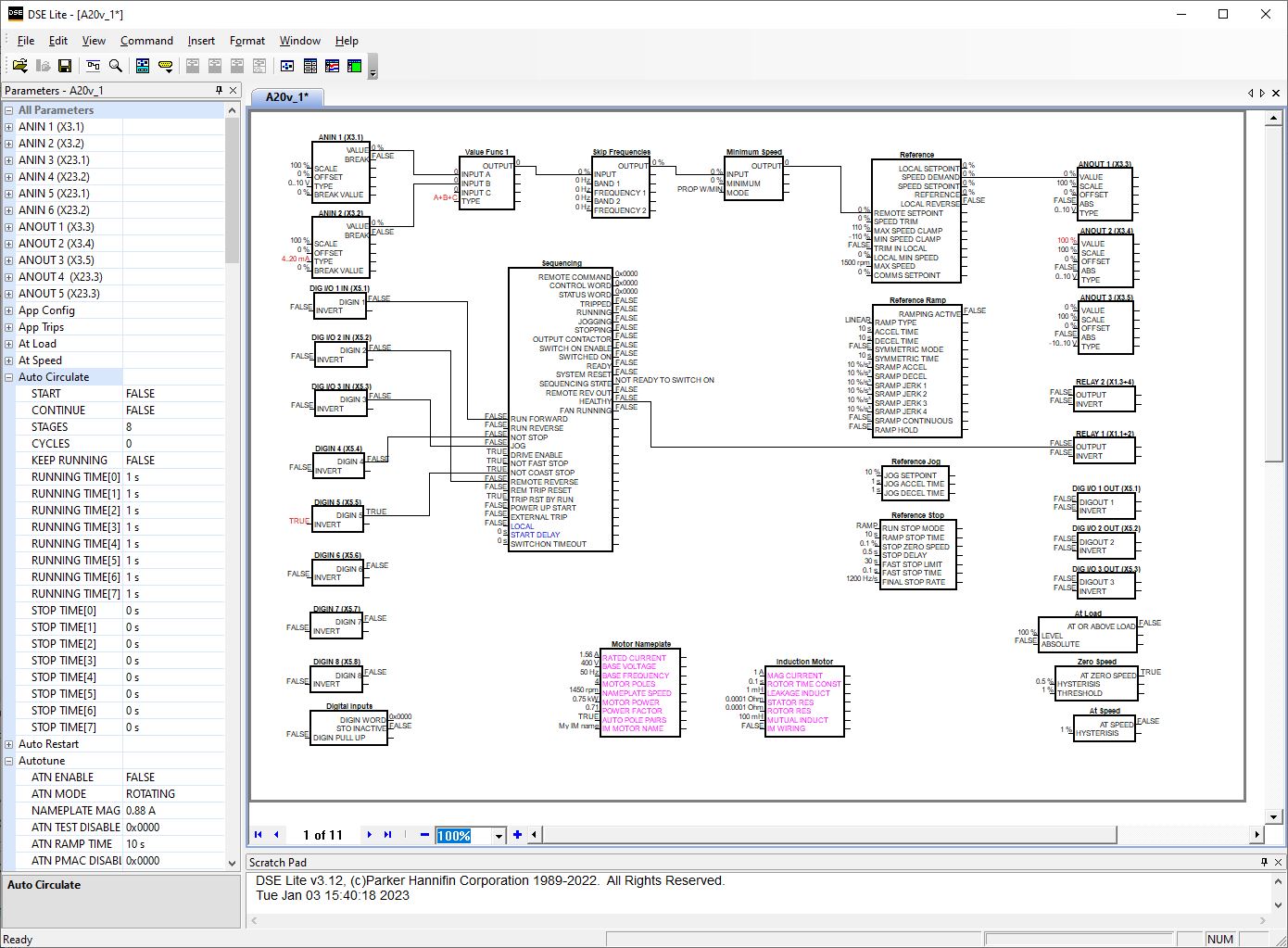

Software Drive System Explorer Lite
DSE LITE
O DSE LITE permite ao usuário criar, parametrizar e configurar aplicações definidas pelo usuário através de blocos de função dedicados ao controle de velocidade, enrolador/desenrolador, PID, calculador de diâmetro, sem eixo e muito mais.
Enquanto o inversor está em modo de execução, a função de osciloscópio permite o monitoramento 'on-line' de parâmetros selecionados e o registro de tendências.
O DSE LITE pode ser baixado gratuitamente do site da Parker.
- Programação por blocos de função
- Controle de velocidade avançado
- Função osciloscópio integrada
- Monitoramento online de parâmetros
- Download gratuito
Modelos Disponíveis
Solicite orçamento para os modelos disponíveis da série DC590+ e seus acessórios
Não encontrou o modelo que procura? Entre em contato conosco para mais informações.
Fale ConoscoAplicações
Indústria de Conversão
Controle preciso para máquinas de bobinagem, corte e rebobinamento em processos industriais.
Processamento de Plásticos
Controle de extrusoras, calandras e máquinas de injeção que requerem alto torque e controle preciso.
Processamento de Borracha
Controle de extrusoras, misturadores e calandras para produção de pneus e produtos de borracha.
Fios e Cabos
Controle de trefilação, encordoamento e isolamento em fabricação de fios e cabos.
Indústria de Papel e Celulose
Controle preciso para máquinas de fabricação e conversão de papel.
Automação Industrial
Bancos de teste, máquinas de processamento e sistemas automatizados que requerem controle DC de alta precisão.
