Miscelânea — Componentes Industriais
Encoders, condicionadores de sinal, slip rings, módulos relé e cilindros especiais para as mais diversas aplicações industriais
Visão Geral

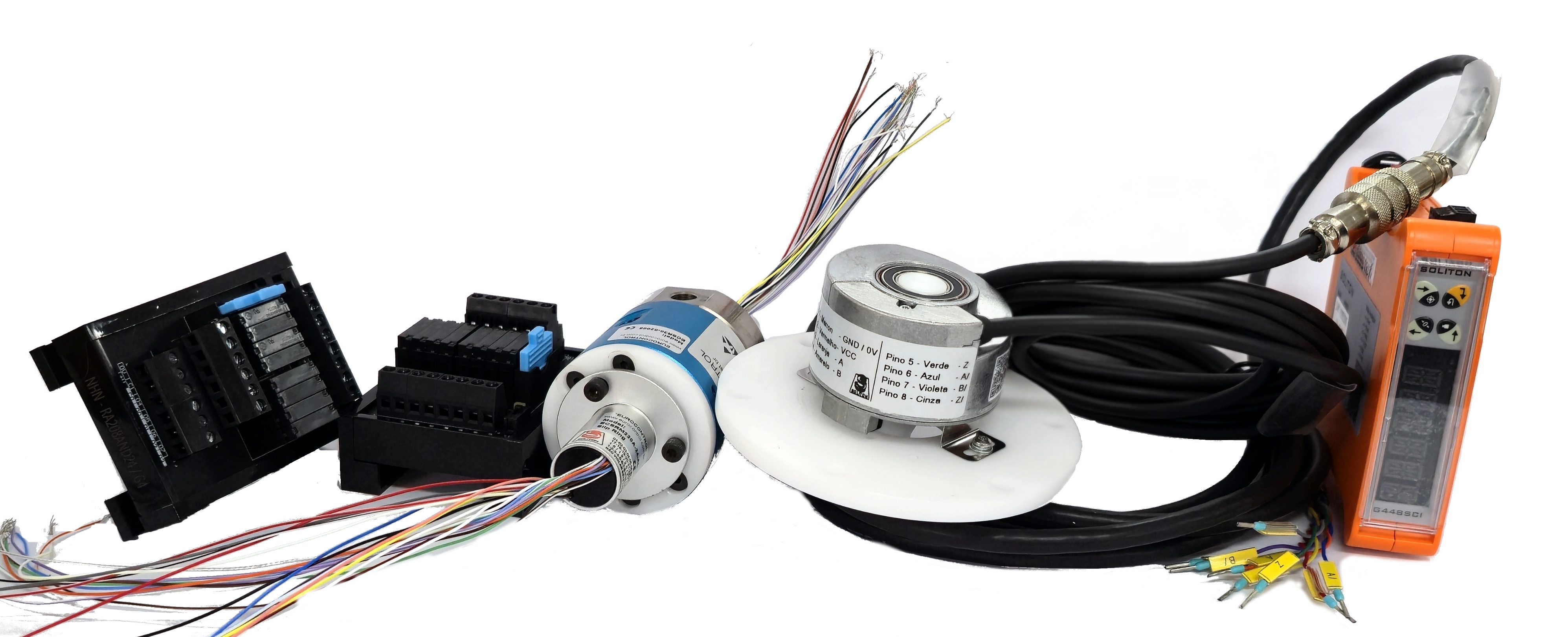

Nossa miscelânea de componentes industriais reúne produtos complementares essenciais para automação, controle de processos e monitoramento industrial. Da medição precisa de posição com encoders à transmissão de sinais e energia em equipamentos rotativos com slip rings, passando pelo condicionamento de sinais analógicos e digitais, oferecemos soluções para as mais diversas necessidades industriais.
Encoders
Encoders incrementais e absolutos para medição precisa de posição e velocidade em equipamentos industriais. Configuráveis de acordo com a sua necessidade.

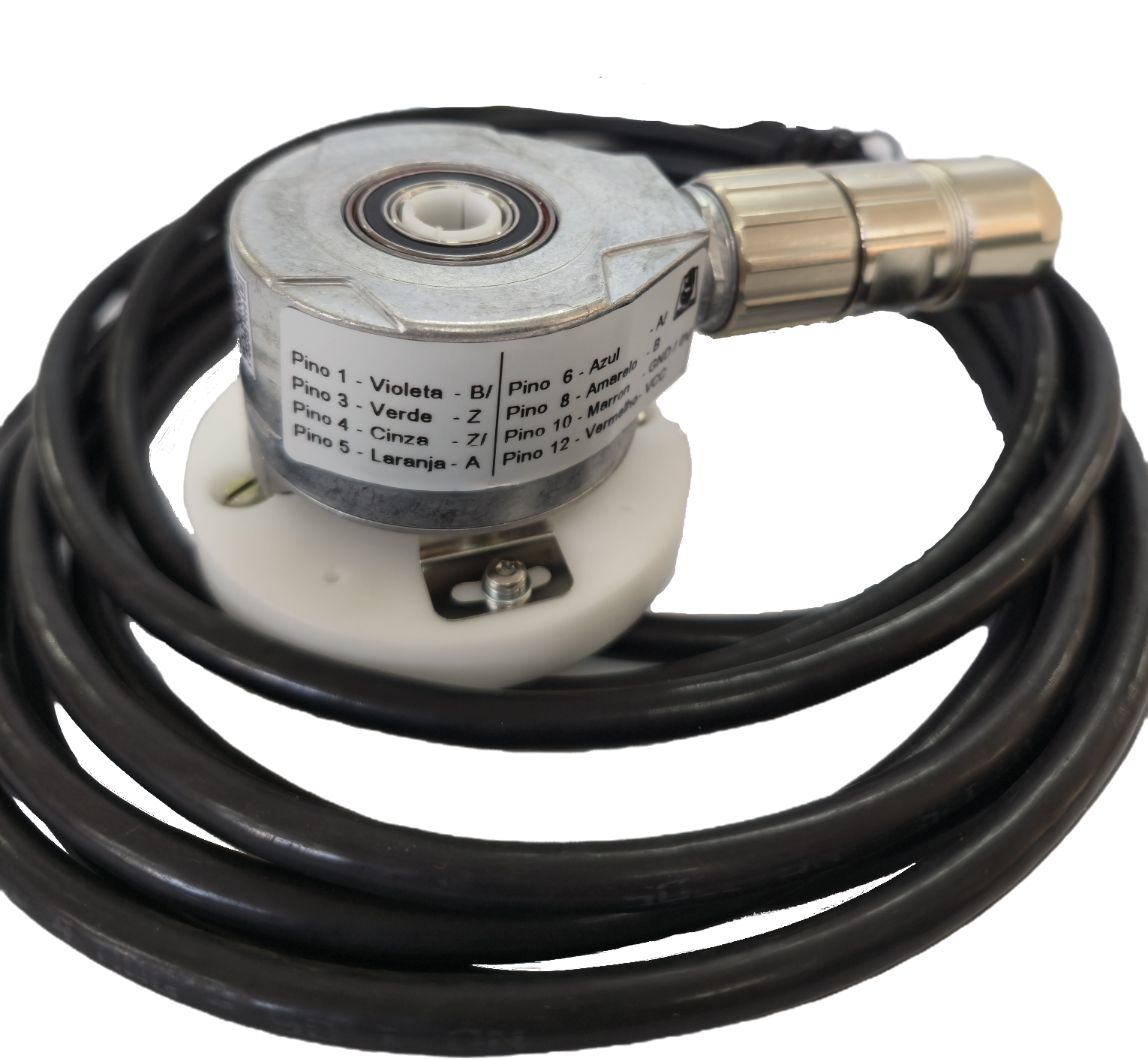

ECEI60 — Encoder Incremental
O encoder incremental ECEI60 oferece até 10.000 pulsos por rotação com interfaces TTL e HTL, projetado para alta durabilidade em ambientes industriais. Disponível em versões inox, eixo vazado e eixo sólido, com desvio de passo de apenas ±0,0015° e MTTFd de 300 anos. Codificação inteligente e descritiva expõe as características configuráveis rapidamente.
Características
- Até 10.000 pulsos por rotação
- Interfaces TTL / HTL
- Frequência de saída ≤ 820 kHz
- Tensão de alimentação: 4,5 a 32V
- MTTFd: 300 anos (EN ISO 13849-1)
- Desvio de passo: ±0,0015°
- Disponível em inox (IP67), eixo vazado (IP65/67) e eixo sólido
- Conector M23 padrão
Especificações Técnicas
Desempenho
- • Pulsos/rotação: até 10.000
- • Velocidade máx.: 6.000 min⁻¹
- • Frequência de saída: ≤ 820 kHz
- • Corrente de carga: ≤ 30 mA
- • Alimentação: 4,5 a 32V
Linhas Disponíveis
- • Linha I (Inox): IP67/67, aço inoxidável
- • Linha S (Eixo Vazado): IP65/67, eixo 15mm
- • Linha S (Eixo Sólido): IP65/67, eixo 10mm
- • Linha C (Com Cabo): cabo 3m incluso
Condicionadores de Sinal
Isoladores, transmissores, amplificadores de disparo e sensores com saída padronizada para integração com sistemas de controle, CLPs e sistemas SCADA.

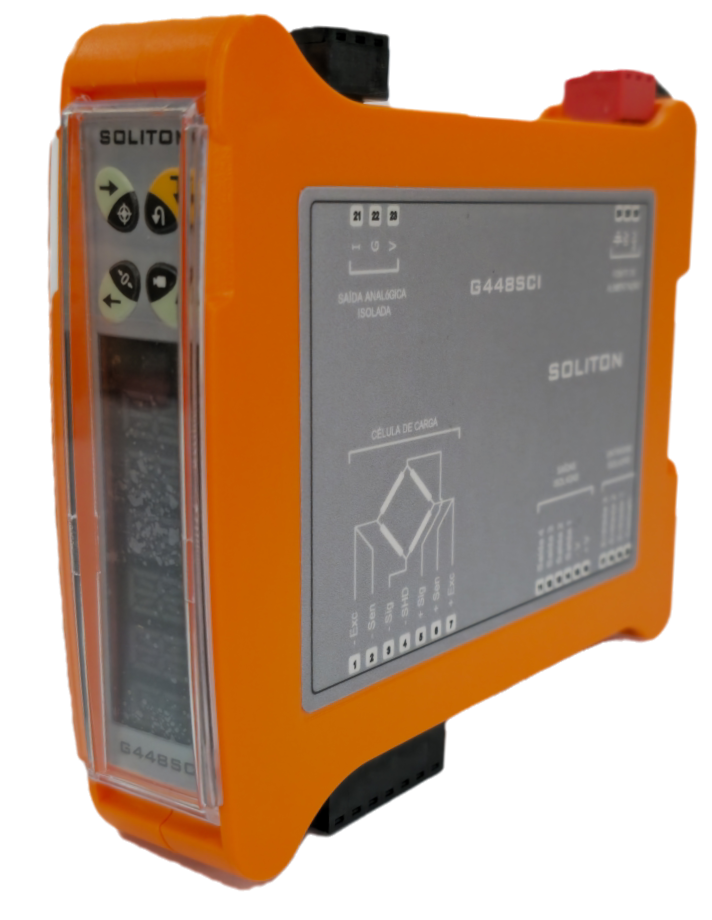

G448SCI — Transmissor Analógico para Célula de Carga
Transmissor analógico de altíssima velocidade e precisão para células de carga. Até 1.600 conversões por segundo com resolução interna de 1.000.000.000 passos e filtro adaptativo de vibração para tanques agitados. Saída galvanicamente isolada em corrente e tensão.
Características
- Até 1.600 conversões por segundo
- Resolução interna: 1.000.000.000 passos
- Resolução analógica de saída: 60.000 passos
- Taxa de atualização analógica: 40 ms
- Filtro adaptativo para tanques agitados
- Saída galvanicamente isolada: 4–20 mA, 0–10 V
- Suporta até 8 células de 350 Ω
- Display LED alfanumérico de 6 dígitos
- 3 entradas digitais optoisoladas para zeragem
Especificações Técnicas
Saída Analógica
- • 0–20 mA, 4–20 mA
- • 0–5 V, 0–10 V, ±5 V, ±10 VDC
- • Conversor D/A: 16 bits, até 1.600 conv./s
- • Linearidade: < 0,001%
Alimentação e Células
- • Alimentação: 10–28 VDC, < 1,5 W
- • Excitação: 5 VDC
- • Células: até 8 × 350 Ω ou 24 × 1100 Ω
- • Dimensões: 30 × 112 × 132 mm
- • Montagem: trilho DIN, IP20
Módulos Relé — Série NHN
Linha completa de módulos de relé eletromagnético e estado sólido compatíveis com NPN/PNP, disponíveis em configurações de 4, 8, 16 e 32 canais para integração direta com CLPs e sistemas de controle.

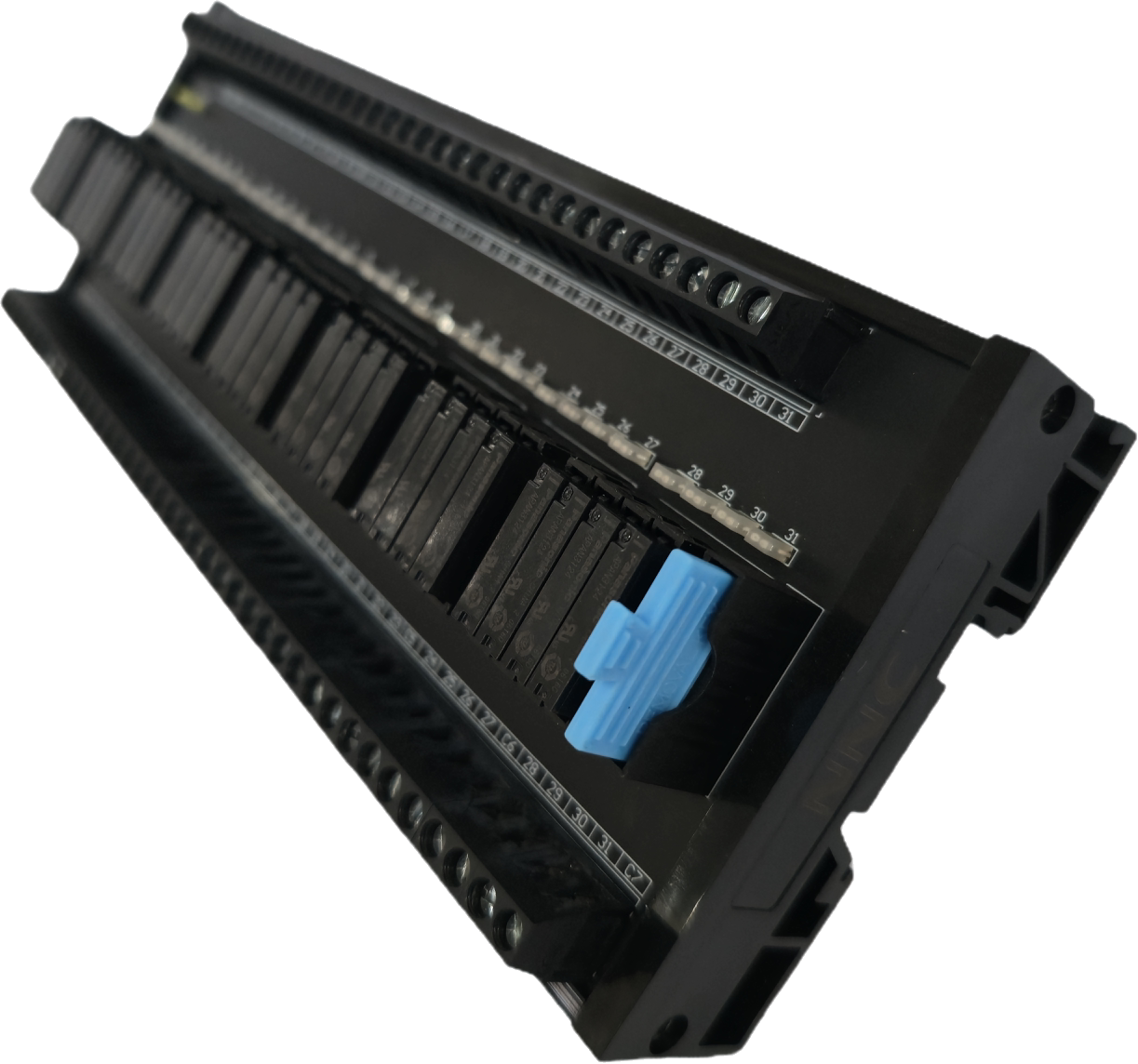

NHN-RA2 — Módulos de Relé Eletromagnético
Módulos de relé eletromagnético de 80 mm de largura com compatibilidade NPN/PNP bidirecional e circuito de absorção de surto na entrada e saída. A série RA2 utiliza contatos de liga de prata com vida mecânica de 5.000.000 ciclos e tempo de atuação inferior a 20 ms.
Características
- Relé eletromagnético com contatos de liga de prata
- Compatível com NPN e PNP (LED verde = NPN, vermelho = PNP)
- Circuito de absorção de surto em entrada e saída
- Proteção contra ligação incorreta na entrada
- Capacidade de contato: 5A / 250VAC ou 5A / 30VDC
- Tensão de controle: 5, 12 ou 24 VDC; corrente de bobina: 7,5–8,3 mA
- Tensão de atuação ≥ 75% e de liberação ≤ 5% da tensão nominal
- Tempo de atuação ≤ 20 ms; liberação ≤ 10 ms
- Vida mecânica: 5.000.000 ciclos
- RA2C: proteção adicional com diodo transiente na saída
- Bitola do fio: até 1,5 mm² (AWG16); terminais de mola, trilho DIN
APAN3124 — Relé Panasonic plugável (indicador LED vermelho) compatível com as bases da série NHN-RA2. Pode ser substituído individualmente sem remoção do módulo.
Modelos Disponíveis
| Modelo | Canais | Proteção Saída | Controle |
|---|---|---|---|
| NHN-RA204AND24 | 4 | Sem proteção adicional | 24 VDC |
| NHN-RA208AND24/G4 | 8 | Sem proteção adicional | 24 VDC |
| NHN-RA216AND24/G4 | 16 | Sem proteção adicional | 24 VDC |
| NHN-RA232AND24/G4 | 32 | Sem proteção adicional | 24 VDC |
| NHN-RA204CND24 | 4 | Diodo transiente (RA2C) | 24 VDC |
| NHN-RA208CND24/G4 | 8 | Diodo transiente (RA2C) | 24 VDC |
| NHN-RA216CND24/G4 | 16 | Diodo transiente (RA2C) | 24 VDC |
| NHN-RA232CND24/G4 | 32 | Diodo transiente (RA2C) | 24 VDC |
Contatos: 5A/250VAC ou 5A/30VDC. Sufixo /G4 indica conector de 4 pinos. APAN3124 é o relé plugável de reposição (Panasonic).
Slip Rings — Anéis Coletores e Uniões Rotativas (Pneumáticas e Hidraúlicas)
Soluções para transmissão contínua de energia e sinal em equipamentos rotativos, com opções combinadas pneumáticas, elétricas e de dados.

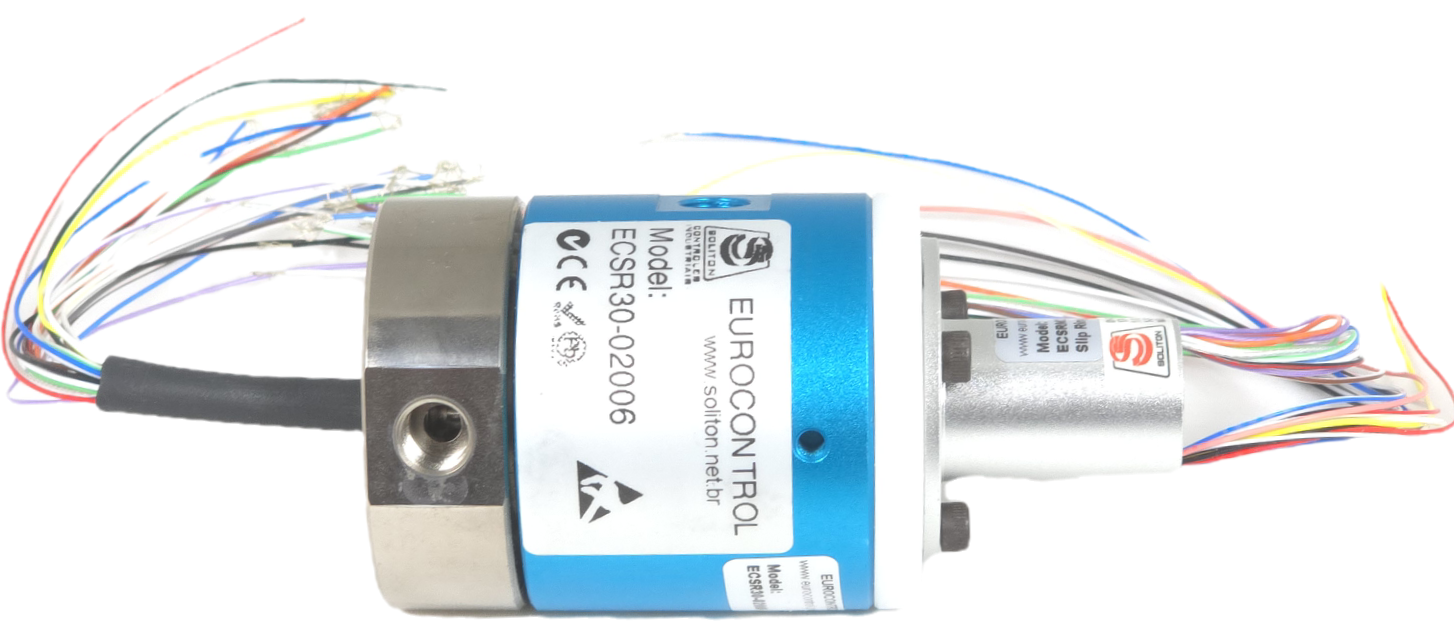

ECSR30 — Anel Coletor Combinado (2 Passagens Pneumáticas + Elétrico)
Anel coletor rotativo combinando 2 passagens pneumáticas (G1/8", tubos 6–8mm) com circuitos elétricos de sinal (2A) em um único corpo compacto. Disponível com 6, 12, 24, 36 ou 56 circuitos de sinal. Tensão até 440 VAC/VDC. Produtos também vendidos separadamente.
Características
- 2 passagens pneumáticas G1/8" (tubos 6–8 mm)
- Circuitos elétricos: 6, 12, 24, 36 ou 56 (2A)
- Pressão máx.: 1 MPa / Vácuo: -1,5 kPa
- Velocidade: 250 RPM contínuo, 1.000 RPM intermitente
- Tensão: 0–440 VAC/VDC
- Temperatura: -30°C a +80°C
- Proteção IP51
- Ruído elétrico: < 0,01 Ω
Modelos Padrão
| Modelo | Circuitos Sinal (2A) | Comprimento L (mm) |
|---|---|---|
| ECSR 3002006-06S | 6 | 38 |
| ECSR 3002006-12S | 12 | 55 |
| ECSR 3002006-24S | 24 | 88,5 |
| ECSR 3002006-36S | 36 | 125 |
| ECSR 3002006-56S | 56 | 82 |
Cilindros Especiais Sem Atrito
Cilindros especiais de baixíssimo atrito para aplicações que exigem resposta a variações mínimas de pressão, como sistemas de tensão de tela em impressoras, laminadoras e bobinadeiras.

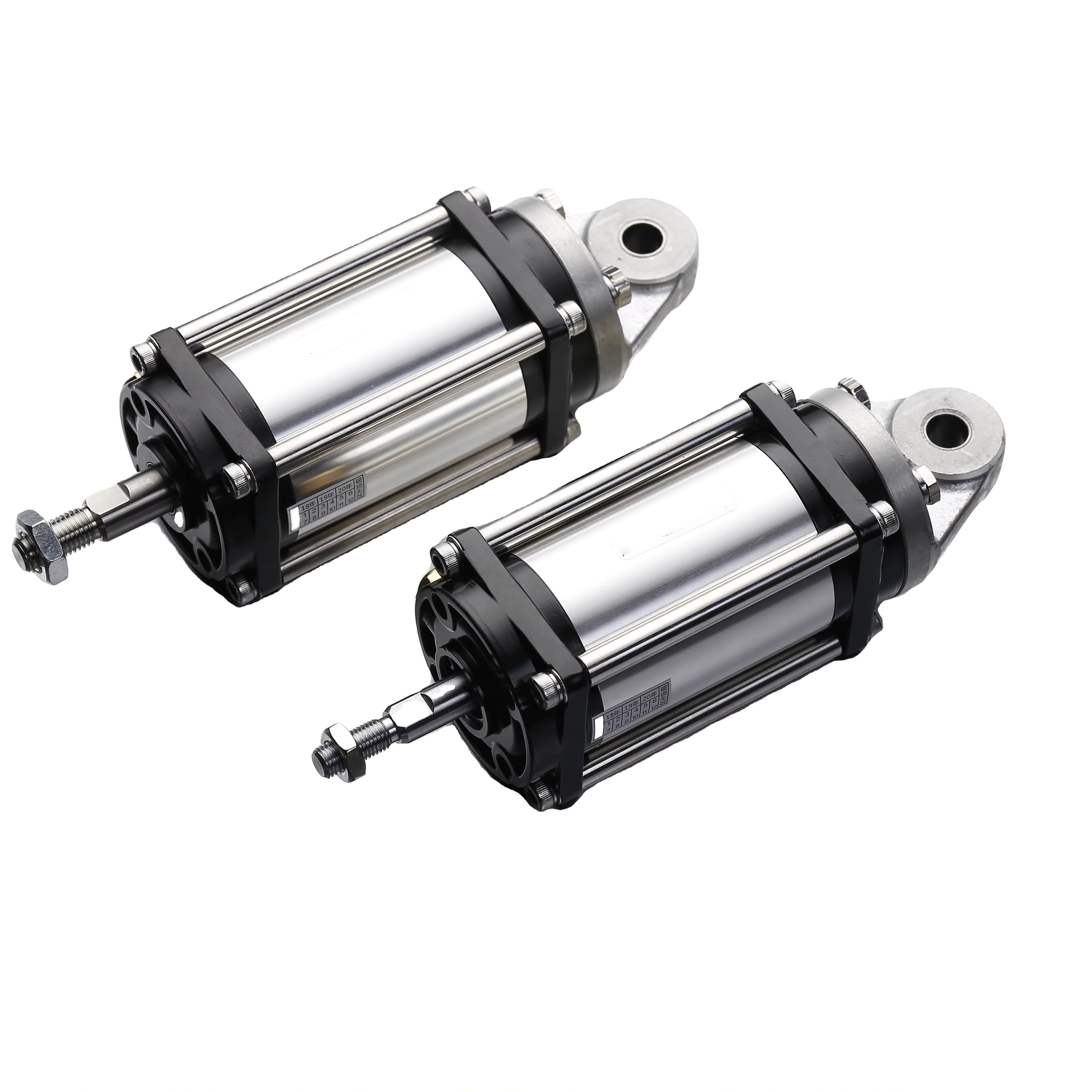

Linha CESA — Cilindros Especiais Sem Atrito (Eurocontrol)
A linha CESA da Eurocontrol oferece cilindros pneumáticos de ação simples (ECAS) e dupla (ECAD) com atrito extremamente baixo, sem consumo contínuo de ar para centralização e sem necessidade de lubrificação. A membrana reforçada com tecido garante excelente resistência à pressão e vida útil prolongada.
Características
- Atrito extremamente baixo
- Responde a variações mínimas de pressão
- Pressão inicial a partir de 0,01 MPa (1,4 PSI)
- Sem consumo contínuo de ar para centralização
- Livre de lubrificação
- Membrana NBR reforçada com tecido
- Disponível em ação simples (ECAS) e dupla (ECAD)
- Aplicação em cilindros lay-on de bobinadeiras
- Rolos de balancim em impressoras e laminadoras
Tipos e Aplicações
Tipos Disponíveis
- • ECAS: Cilindro de ação simples
- • ECAD: Cilindro de ação dupla
- • Múltiplos diâmetros de furo disponíveis
- • Cursos e classificações de pressão variados
Aplicações Recomendadas
- • Cilindros de apoio (lay-on) em bobinadeiras
- • Rolos de balancim em impressoras
- • Atuadores em laminadoras
- • Sistemas de controle de tensão
- • Instrumentos sensíveis de controle
Modelos Disponíveis
Selecione o produto que atende às suas necessidades e solicite um orçamento personalizado.
Não encontrou o modelo que procura? Entre em contato conosco para mais informações.
