Visão Geral
As células de carga Montalvo são projetadas para fornecer medições precisas de tensão em aplicações de processamento de materiais contínuos. Com mais de 70 anos de experiência no controle de tensão, a Montalvo oferece uma ampla gama de células de carga para atender às necessidades específicas de diversas indústrias, desde aplicações de fita estreita até grandes rolos industriais.
Principais Características
- Alta sensibilidade para detecção precisa da tensão do material
- Construção robusta para ambientes industriais adversos
- Proteção contra sobrecarga para maior segurança
- Várias opções de montagem para adaptação a diferentes máquinas
- Compensação mecânica de variações para resultados consistentes
- Múltiplas opções de classificação de carga para diferentes aplicações
- Conectores M12 padrão da indústria para fácil instalação
Benefícios
- Melhor qualidade do produto final através do controle preciso de tensão
- Redução de desperdício de material devido a tensão inconsistente
- Maior produtividade com menos paradas e rupturas de material
- Fácil integração com controladores de tensão e indicadores Montalvo
- Designs resistentes para máxima vida útil em aplicações industriais
- Ampla gama de opções para atender requisitos específicos de aplicação
- Grau elevado de linearidade e repetibilidade nas medições
Recursos e Funcionalidades
Alta Sensibilidade
- •Resolução líder do setor para precisão superior
- •Detecção precisa das menores mudanças de tensão
- •Sensibilidade 1550X na Série U
- •Controle desde rolo cheio até núcleo
Proteção Robusta
- •Batentes de sobrecarga integrados
- •Proteção contra sobrecarga até 300%
- •Classificação IP67 para ambientes hostis
- •Construção em aço inoxidável
Facilidade de Instalação
- •Conectores M12 padrão da indústria
- •Múltiplas opções de montagem
- •Compensação mecânica de variações
- •Integração simples com controladores Montalvo
Séries de Células de Carga

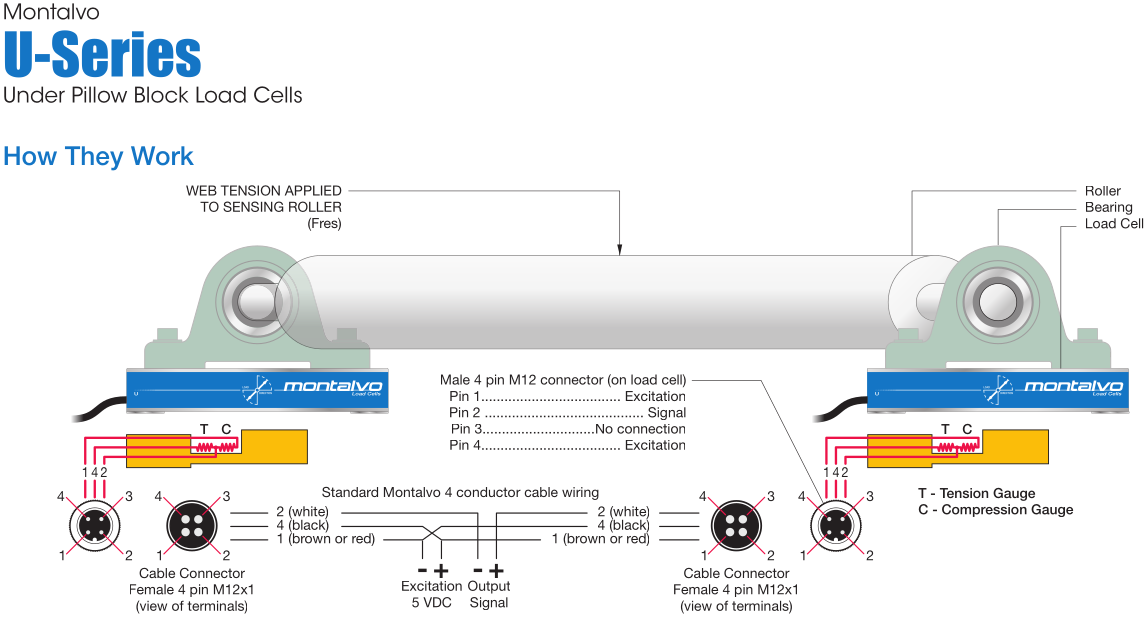

Série U - Células de Carga Sob Mancal
As células de carga da Série U são usadas em conjunto com mancais montados e um eixo para criar um rolo de tensão durável e preciso, fácil de instalar. Com classificação IP67, a Série U oferece um nível extremo de proteção e desempenho para aplicações em ambientes úmidos, empoeirados, químicos, corrosivos ou outros ambientes hostis.
Características
- Sensibilidade líder da indústria 1550X
- Confiabilidade aprimorada simplifica a proteção e repetibilidade do controle de tensão
- Ponte Wheatstone completa de semicondutores (quando usada em pares)
- Batentes de sobrecarga integrados
- Resistente a produtos químicos e corrosão
- Alta proteção contra sobrecarga protege trabalhadores, equipamentos e produtos
- Perfurado e rosqueado conforme especificações do mancal do cliente
Especificações Técnicas
Tamanhos Disponíveis

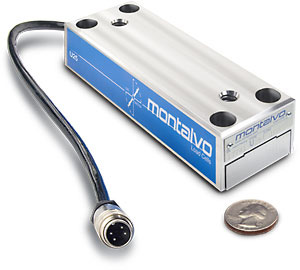

- U25: Para aplicações de menor carga

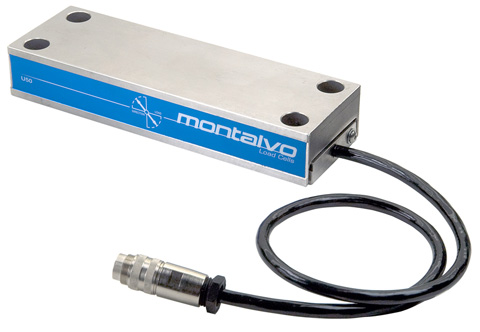

- U50: Para aplicações de carga média

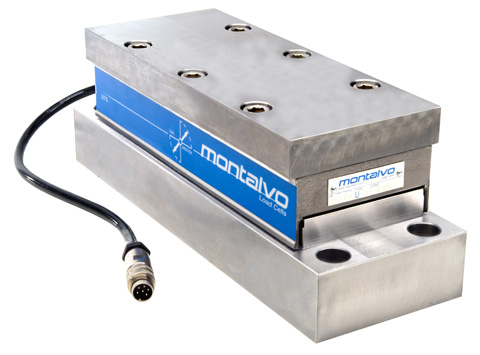

- U75: Para aplicações de alta carga

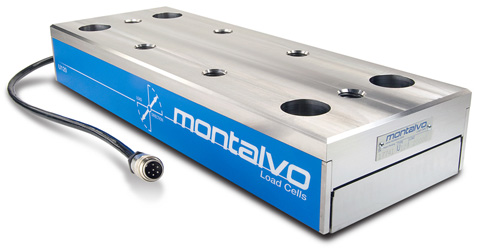

- U120: Para aplicações de carga extrema
Classificações de Carga - lb/N
- Tamanho 25: 100/500, 225/1000, 450/2000
- Tamanho 50: 100/500, 250/1250, 500/2500, 1000/5000, 1500/7500
- Tamanho 75: 1000/5000, 1500/7500, 2500/12500, 5000/25000
- Tamanho 120: 5000/25000, 10000/50000, 20000/100000
Especificações Elétricas
- Tensão de alimentação: 5 VDC
- Saída: 250 mV, nominal @ carga total
- Resistência do Sensor: 80 - 130 Ω
- Tipo: meia ponte de semicondutores
Proteções
- Classificação de sobrecarga: 300% da classificação de carga
- Batentes de sobrecarga: Ajustados de fábrica @ 110% da classificação de carga
- Proteção ambiental: IP67
- Conector padrão: M12 macho de 4 pinos

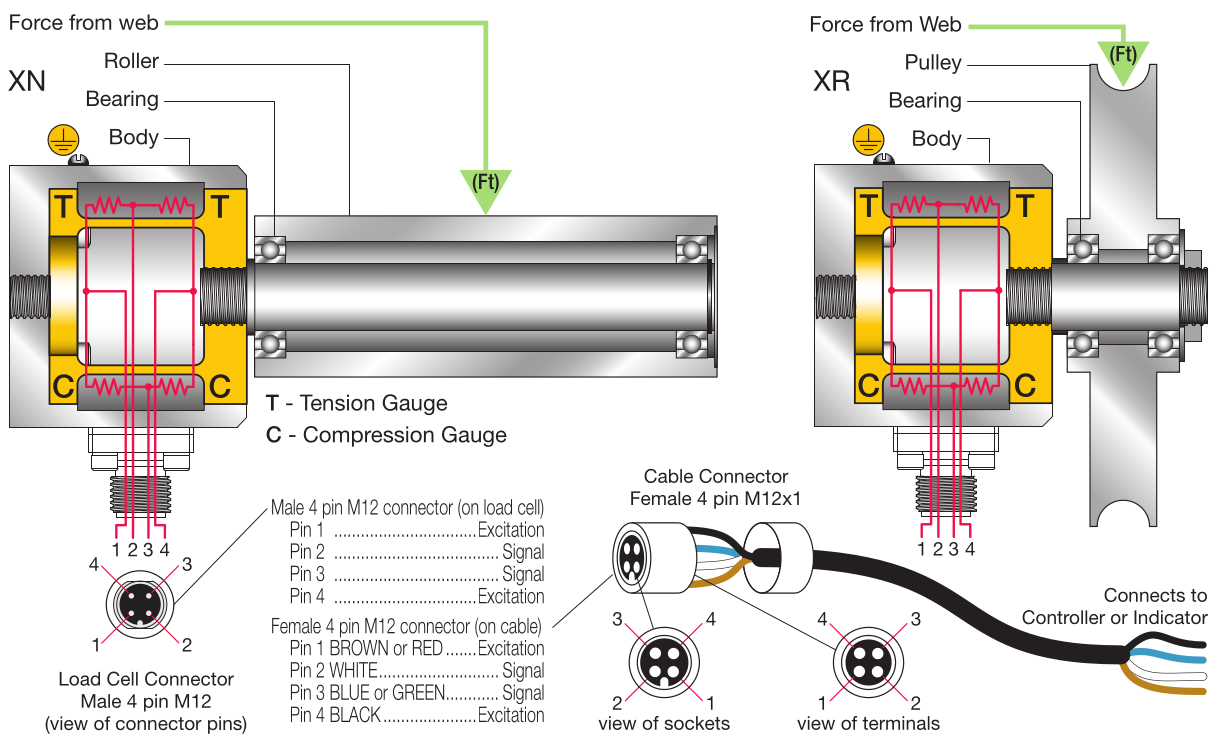

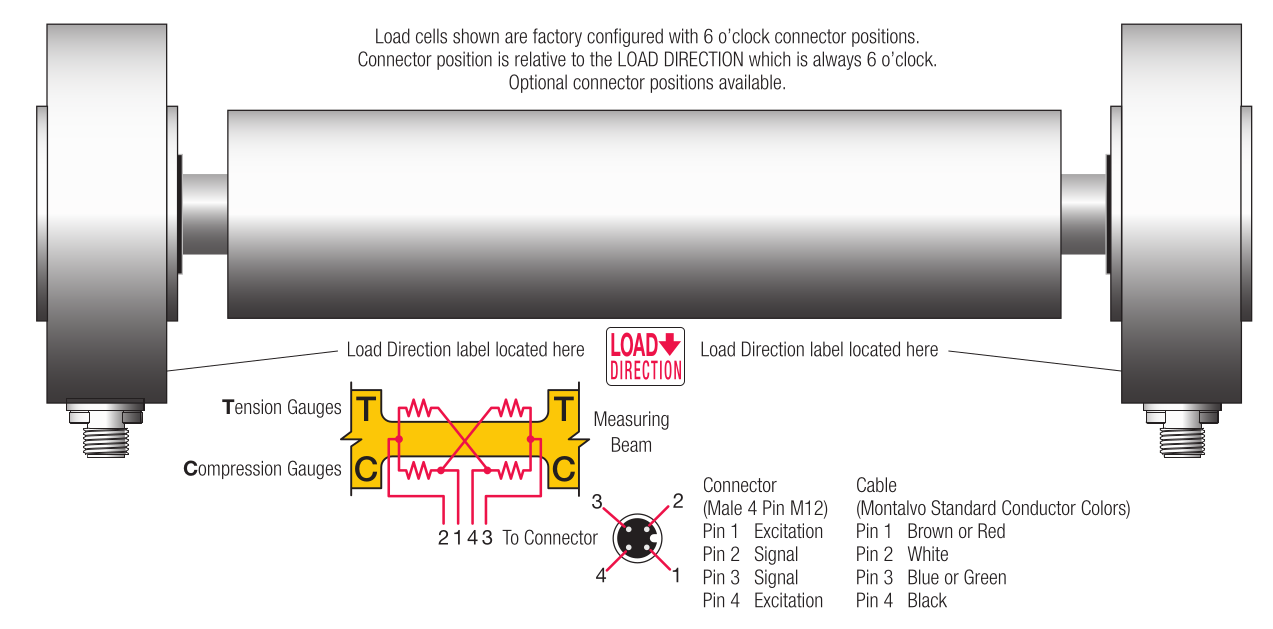

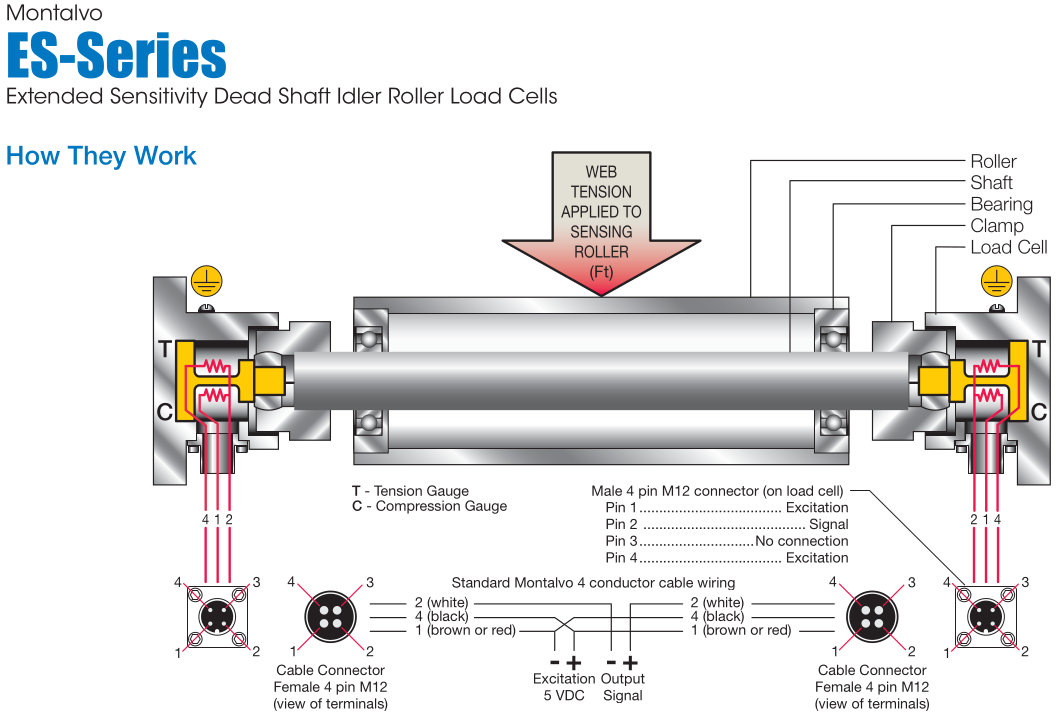

Como Funcionam as Células de Carga
Princípio de Funcionamento
As células de carga Montalvo utilizam extensômetros semicondutores montados estrategicamente em um elemento mecânico de detecção. Quando a tensão do material é aplicada ao rolo ou polia suportados pela célula de carga, o elemento mecânico sofre uma pequena deflexão.
Esta deflexão causa uma mudança na resistência dos extensômetros. Os extensômetros são conectados em configuração de ponte completa ou meia ponte, gerando um sinal elétrico proporcional à tensão aplicada. Este sinal é então amplificado e processado por um controlador ou indicador de tensão Montalvo.
