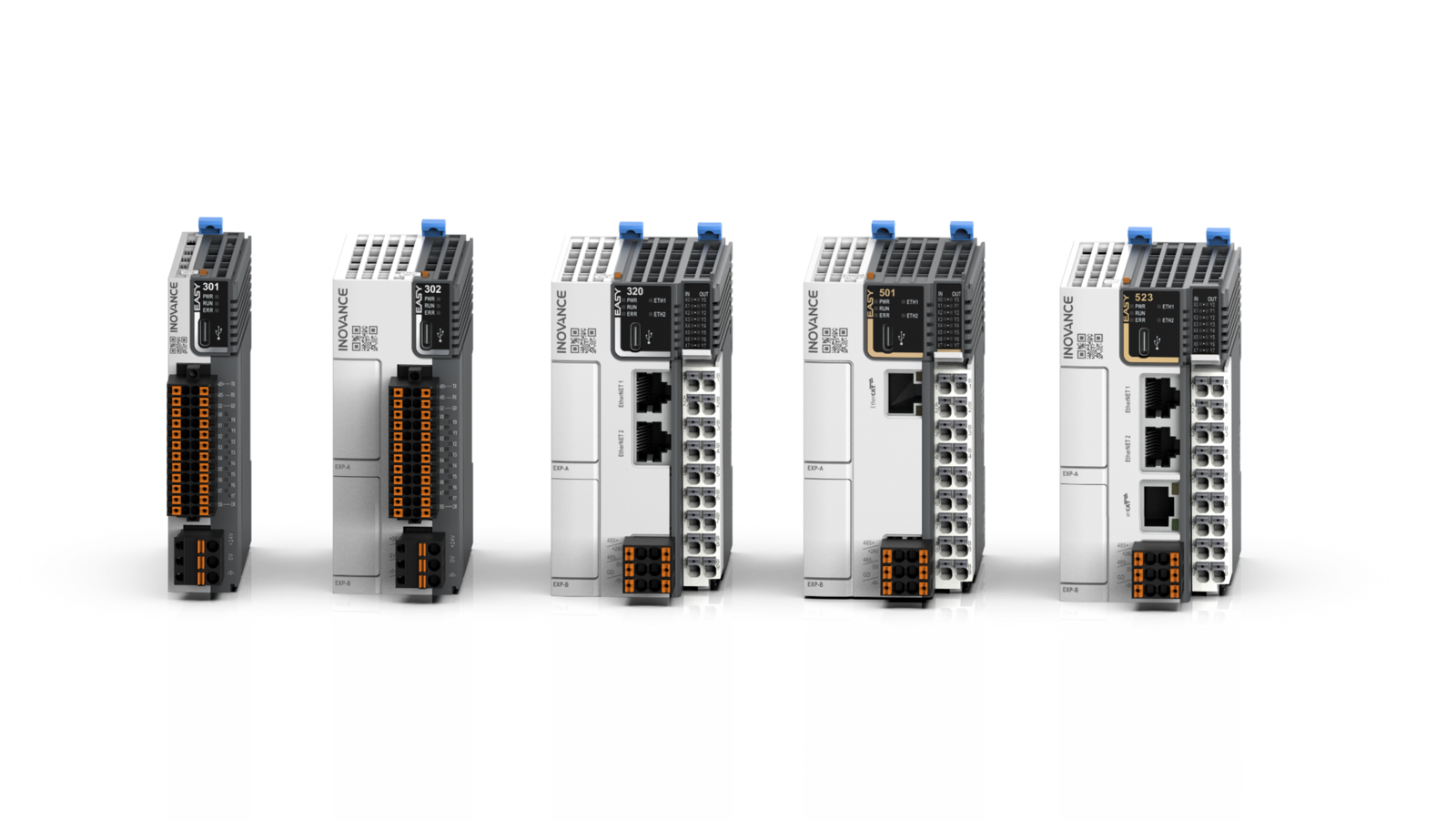

PLC Inovance Série Easy
PLC compacto de alta performance com suporte EtherCAT, controle de múltiplos eixos e conectividade flexível para aplicações industriais avançadas
Visão Geral
A série Easy da Inovance oferece uma solução completa de PLC compacto com funcionalidades avançadas de controle de movimento e conectividade flexível. Com processamento quad-core e suporte a 32 eixos de controle em alta velocidade, a série Easy proporciona integração eficiente com sistemas industriais complexos.
Principais Características
- Processador quad-core para processamento em nanossegundos
- Controle de até 32 eixos em alta velocidade
- Suporte EtherCAT com até 72 slaves
- Conectividade Ethernet/IP e CANopen
- Dois slots de expansão para módulos GE20
- Programação ST para algoritmos complexos
- Simulação offline para debug
Benefícios
- 80% maior eficiência de montagem
- Footprint compacto com design modular
- Controle de movimento sincronizado
- Compatibilidade PLCopen para controle de eixos
- Expansão flexível com módulos E/S GL20
- Programação amigável com AutoShop
- Modo de simulação para comissionamento offline
Recursos e Funções
Processamento Avançado
- •Processador quad-core CORTEX A7 1200MHz
- •Execução de instruções em nanossegundos
- •Controle de movimento preciso e estável
- •PID auto-tuning integrado
- •Algoritmo adaptativo para resposta rápida
- •Suporte a interpolação linear e circular
Conectividade
- •EtherCAT com até 72 slaves
- •Ethernet/IP scanner/adapter
- •CANopen master/slave
- •Modbus RTU/TCP
- •RS485 e RS232
- •Protocolos livres configuráveis
- •Porta USB Type-C
Expansão e E/S
- •Dois slots de expansão GE20
- •Módulos E/S GL20 ultra-finos (12mm)
- •Até 16 módulos locais de expansão
- •E/S digital e analógico
- •Expansão de comunicação
- •Cartão TF e RTC opcionais
- •Terminais push-in sem ferramentas
Aplicações Industriais
Controle de Movimento
A série Easy oferece controle avançado de movimento com suporte a interpolação, controle CAM e sincronização de múltiplos eixos para aplicações complexas.
- Controle de até 32 eixos simultâneos
- Interpolação linear e circular
- Tabelas CAM para movimento customizado
- Controle de servo e motores de passo
- Sincronização de eixos em tempo real
Automatização Industrial

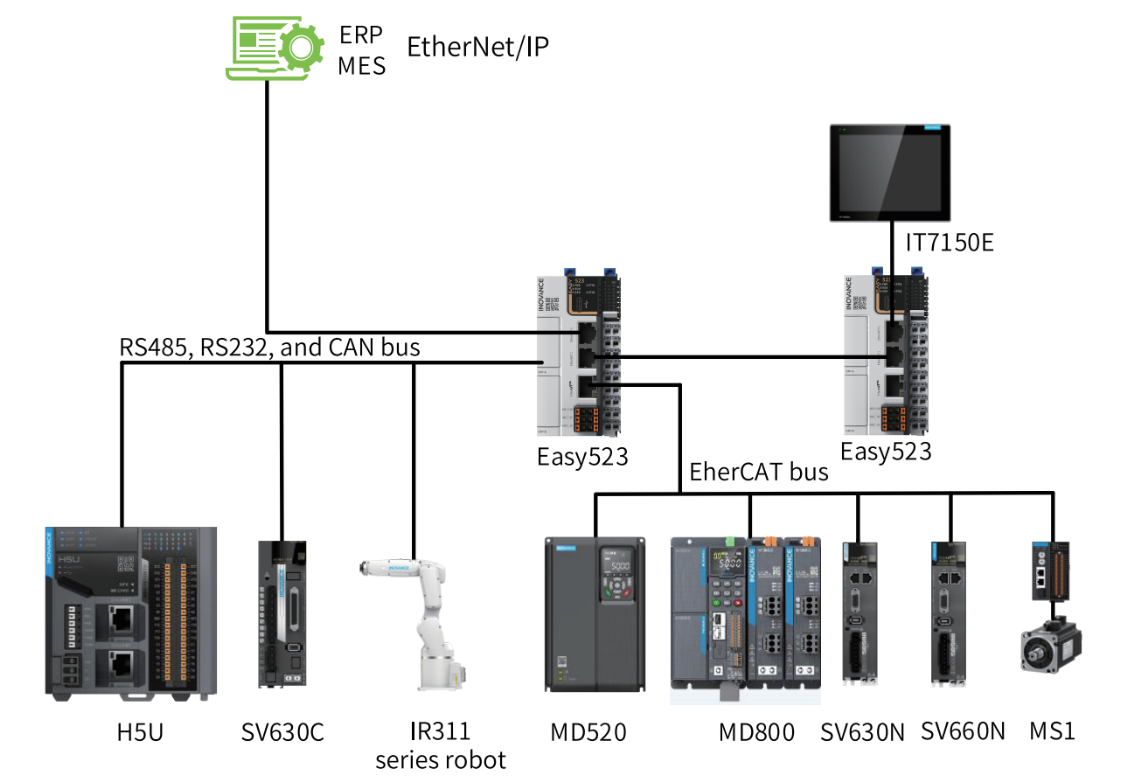

Com conectividade EtherCAT e Ethernet/IP, a série Easy integra facilmente com sistemas de automação modernos e redes industriais.
- Integração com robôs industriais
- Controle de máquinas CNC
- Sistemas de empacotamento
- Linhas de produção automatizadas
- Equipamentos de teste e medição
Especificações Técnicas
| Especificação | Easy301 | Easy302 | Easy320 | Easy502 | Easy523 | |
|---|---|---|---|---|---|---|
| CPU | CORTEX A7 1200MHz | |||||
| Eixos de Controle | 4 eixos pulse | 5 eixos pulse | 16 eixos (máx. 16 EtherCAT ou máx. 5 pulse) | 32 eixos (máx. 32 EtherCAT ou máx. 5 pulse) | ||
| Módulos Expansão (GL20) | 8 | 16 | ||||
| E/S Integrado | 8 entradas / 8 saídas | |||||
| Ethernet | - | 2 portas / Modbus TCP até 32 slaves / EIP | - | 2 portas / Modbus TCP até 32 slaves / EIP | ||
| EtherCAT | - | Até 72 slaves (inc. eixos sincronizados) | ||||
| Comunicação Serial | 1×RS232, 1×RS485 Suporte protocolo livre, Modbus RTU/ASC até 16 slaves | 1×RS232, 1×RS485 Suporte 1×RS232/485 extensão e 1×CAN extensão Suporte protocolo livre, Modbus RTU/ASC 16 slaves (recomendado) | 1×RS485 Suporte 2×RS232/485 extensão e 1×CAN extensão Suporte protocolo livre, Modbus RTU/ASC 16 slaves (recomendado) | 1×RS485 Suporte 2×RS232/485 extensão e 1×CAN extensão Suporte protocolo livre, Modbus RTU/ASC 16 slaves (recomendado) | 1×RS485 Suporte 2×RS232/485 extensão Suporte protocolo livre, Modbus RTU/ASC 16 slaves (recomendado) | |
| Armazenamento Programa | 128K step | 200K step | ||||
| Armazenamento Dados | 1MB (128KB não-volátil) | 2MB (128KB não-volátil) | ||||
| Tempo Exec. Instrução | 20K step / 2ms | 20K step / 1.6ms | ||||
| CAM e Interpolação | - | Sim | ||||
| Encoder Axis | 4 canais (8 entradas alta velocidade, até 200kHz) | |||||
| Linguagens Programação | LD, SFC, FB/FC, ST | |||||
| Alimentação | 24V DC | |||||
| Outras Interfaces | Type C | Type C, cartão TF | ||||
| Dimensões (L×A×P) | 24×100×83 | 40×100×83 | 53×100×80 | |||
Imagens

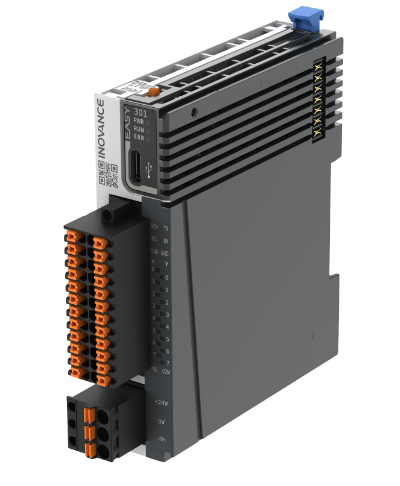

Easy301
24×100×83mm | 4 eixos pulse
Easy302
40×100×83mm | 5 eixos pulse

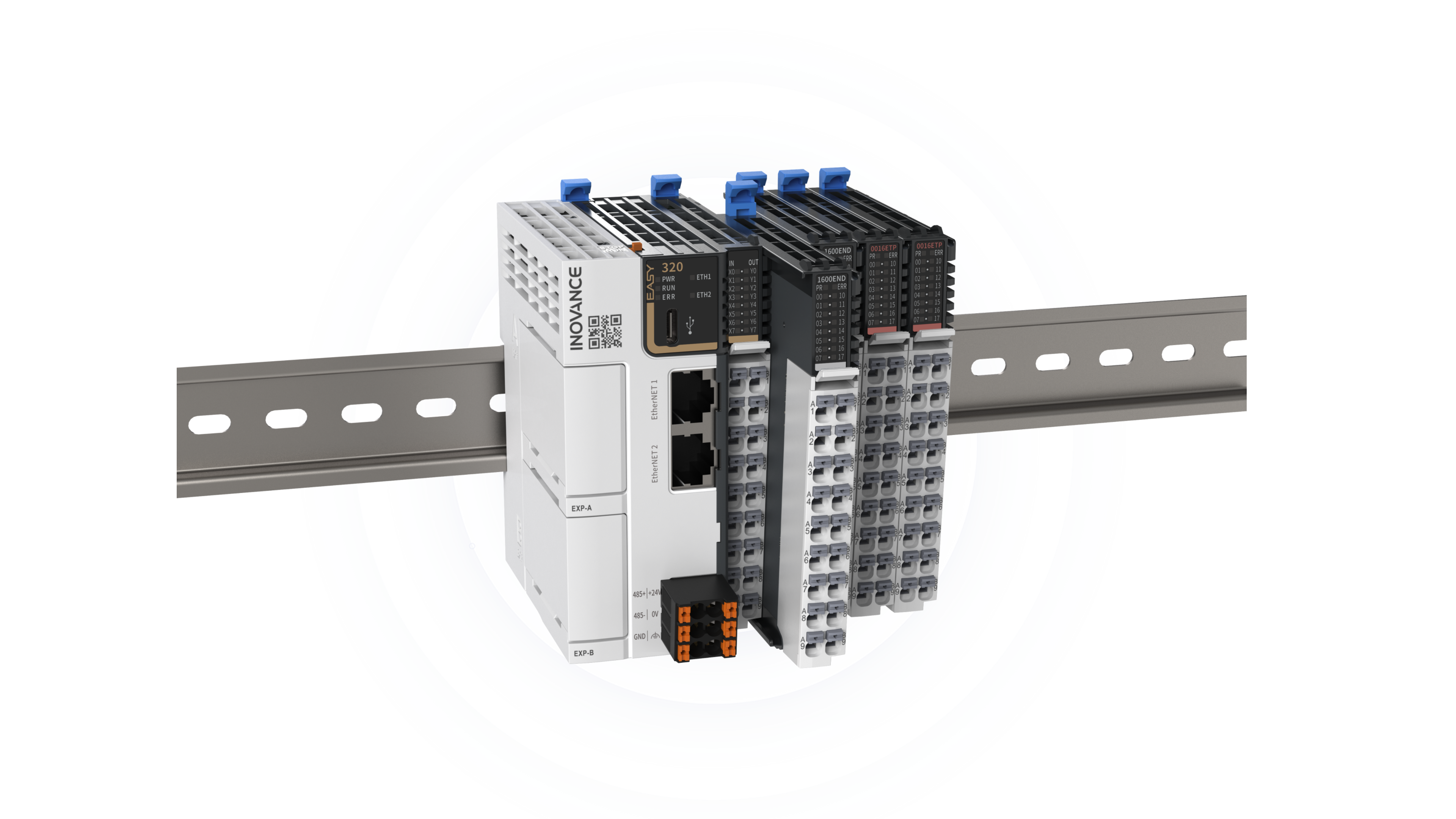

Easy320
53×100×80mm | Controle básico

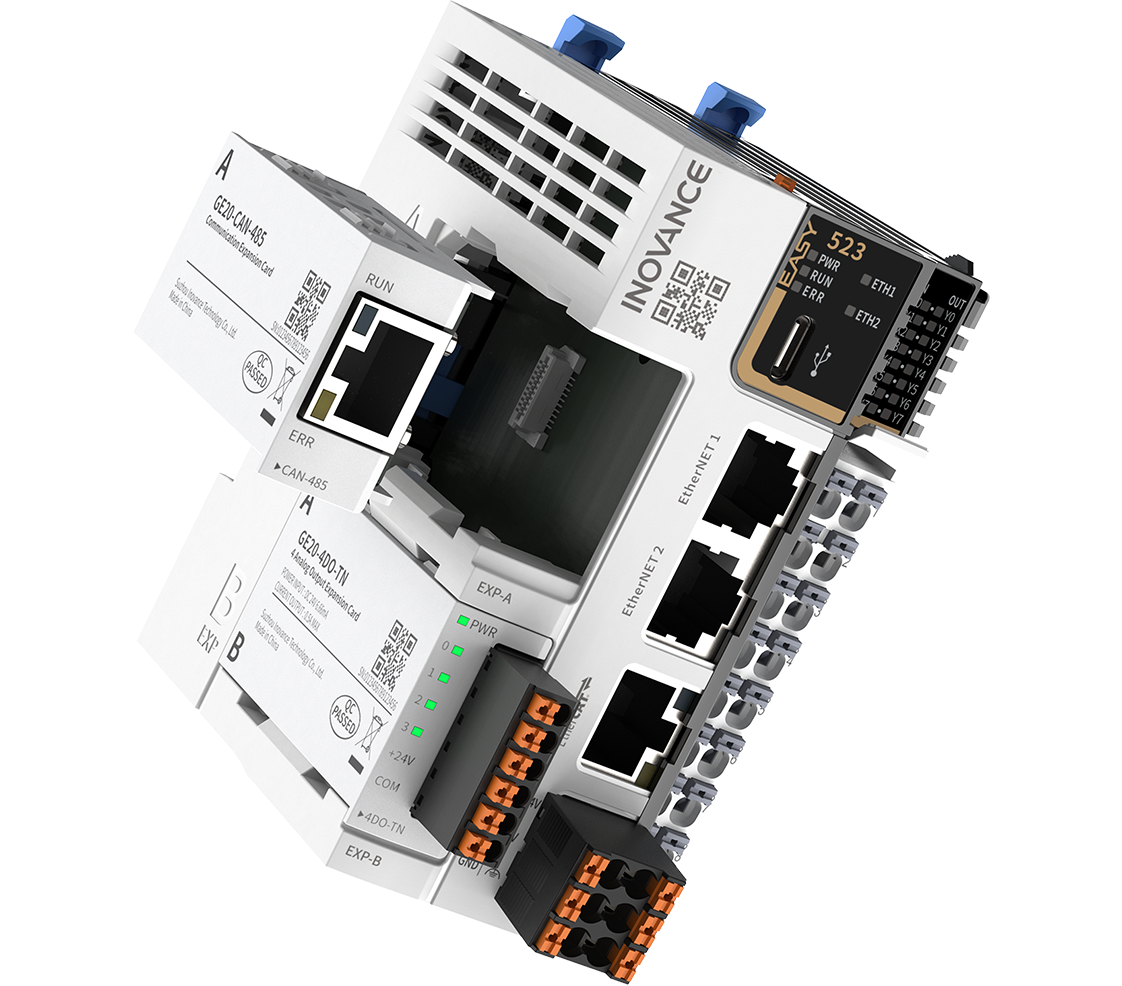

Easy523
32 eixos pulse + EtherCAT
Software de Desenvolvimento
AutoShop Software de Programação
O AutoShop é um software de programação completo para PLCs da série Easy, oferecendo ambiente de desenvolvimento integrado com suporte a múltiplas linguagens.
Com recursos avançados como simulação offline, auto-configuração EtherCAT e programação ST para algoritmos complexos, o AutoShop acelera o desenvolvimento de aplicações.
- Suporte a LD, SFC, ST e FB/FC
- Simulação offline com IT7000
- Auto-configuração EtherCAT
- Encapsulamento de blocos funcionais
- Variáveis definidas pelo usuário
Modelos Disponíveis
Solicite orçamentos para os modelos da série Easy. Nossa equipe técnica retornará com especificações detalhadas e condições comerciais.
Não encontrou o modelo que procura? Entre em contato conosco para mais informações.
