Inovance GL20 - Módulos E/S
Sistema de E/S distribuído compacto, estável e confiável com tempos de resposta ultra-rápidos e design inovador de apenas 12mm de espessura
Visão Geral
A série GL20 da Inovance representa uma nova geração de módulos E/S distribuídos ultra-finos e compactos, oferecendo tempos de resposta mais rápidos, conexão fácil via terminais tipo mola e ampla variedade de protocolos de comunicação e módulos de expansão E/S.
Principais Características
- Design ultra-compacto de apenas 12mm de espessura
- Tempos de resposta ultra-rápidos (< 100µs)
- Suporte a EtherCAT, PROFINET e Ethernet/IP
- Terminais tipo mola para instalação sem ferramentas
- Barramento local de 100M com alta velocidade
- Diagnóstico independente por canal
- Revestimento conformal resistente à corrosão
Benefícios
- Economia de 66% do espaço no painel
- Instalação e cabeamento sem ferramentas
- Terminais removíveis para substituição rápida
- Performance 10x superior à série GL10
- Design confiável com vida útil de 10 anos
- Compatível com múltiplas séries de PLCs
- Conectores tipo grampo para conexão estável
Recursos e Funcionalidades
Resposta Ultra-Rápida
- •Barramento interno de até 100 Mbps
- •Tempo de chaveamento E/S < 100 μs
- •Conversão analógica < 62.5 μs
- •Ciclo de varredura do acoplador: 125 μs
- •Tempo mínimo de ciclo EtherCAT: 125 μs
- •Capacidade de expansão até 32 módulos
Design Compacto
- •Perfil ultra-fino de apenas 12mm
- •Economia de 66% do espaço no painel
- •Módulos tipo lâmina para instalação vertical
- •Terminais destacáveis e removíveis
- •Sistema de alavanca para remoção fácil
- •Conexões tipo mola com abertura de 1.5mm²
Confiabilidade
- •Revestimento conformal 3C3 e 3S2
- •Terminais banhados a ouro anti-corrosão
- •Fontes de alimentação redundantes
- •Proteção contra sobrecorrente e curto-circuito
- •Detecção de circuito aberto
- •Vida útil projetada para 10 anos
Especificações Técnicas
| Especificação | EtherCAT | PROFINET | Ethernet/IP |
|---|---|---|---|
| Modelo | GL20-RTU-ECT32-INT | GL20-RTU-PN-INT | GL20-RTU-EIP-INT |
| Dimensões (L×A×P) | 24×100×80mm | 24×100×83mm | 24×100×83mm |
| Módulos Expansão | Até 32 | Até 32 | Até 16 |
| Ciclo Mínimo | 125 μs | 1 ms | - |
| Alimentação | 24V DC (20.4-28.8V) | ||
| Corrente Barramento | 2A (5V DC) | ||
| Temperatura Operação | -20°C a +55°C | ||
| Grau de Proteção | IP20 | ||
| Certificação | CE & UL | ||
Tipos de Módulos Disponíveis
| Tipo de Módulo | Configurações | Características | Especificações |
|---|---|---|---|
| Entradas Digitais | 8, 16, 32 canais | PNP/NPN (Source/Sink) | 24V DC, 100μs resposta, filtro 0.25-32ms |
| Saídas Digitais PNP | 8, 16 canais | Transistor Source (PNP) | 24V DC, 0.5A/ponto, 100μs resposta |
| Saídas Digitais NPN | 8, 16, 32 canais | Transistor Sink (NPN) | 24V DC, 0.5A/ponto, 100μs resposta |
| Saídas Relé | 4, 8 canais | Contato seco | 250V AC/30V DC, 2A/ponto, 15ms resposta |
| Entradas Analógicas | 4, 8 canais | Tensão/Corrente | 16 bits, ±10V/±20mA, 60μs/canal |
| Saídas Analógicas | 4 canais | Tensão/Corrente | 16 bits, ±10V/0-20mA, 60μs/canal |
| Temperatura | 4 canais | Termopar/PT100 | 24 bits, tipos B,E,J,K,R,S,T/PT100-1000 |
| Comunicação | 2 canais | RS232/RS485/RS422 | 4800-115200 bps, até 31 slaves Modbus |
| Encoder/Contador | 2 canais | SSI/Alta velocidade | 4 MHz max, 32 bits, RS422 |
| Misto E/S | 8+8, 32+32 canais | Entrada + Saída | Digital/5V, combinação flexível |
| Expansão Energia | - | Alimentação adicional | 24V DC, 2A adicional, proteção |
Características Gerais dos Módulos
Características Físicas
- Espessura ultra-fina: 12mm
- Terminais removíveis tipo mola
- Instalação sem ferramentas
- LEDs de diagnóstico por canal
- Proteção contra curto-circuito
- Certificações CE & UL
PLCs Compatíveis
- Série Easy (local & remoto)
- Série AC700
- Série AC800
- Série H5U
- Série AM600
- Série AM320/52x
Protocolos Suportados
- EtherCAT
- PROFINET
- Ethernet/IP
- Modbus RTU/TCP
- RS232/RS485/RS422
- AutoShop & ferramentas
Galeria de Imagens
Módulos GL20
Sistema de E/S distribuído ultra-compacto

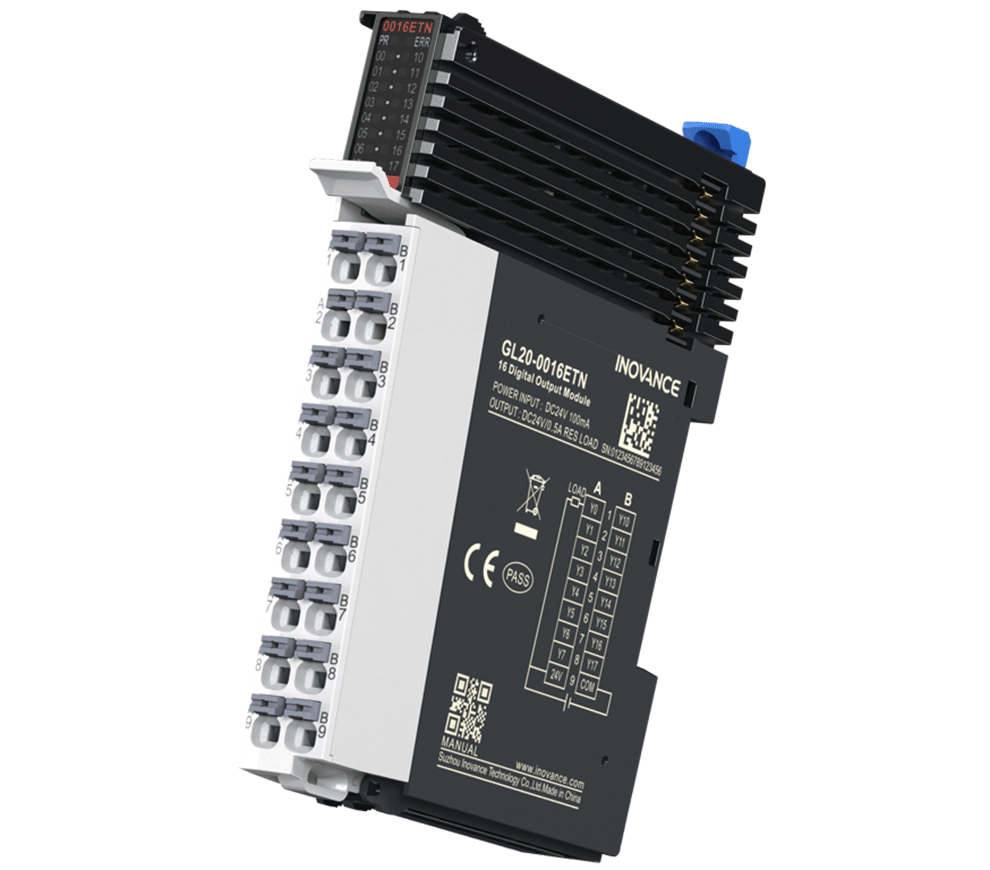

Inovance GL20-0016ETP
Cartão de Saída

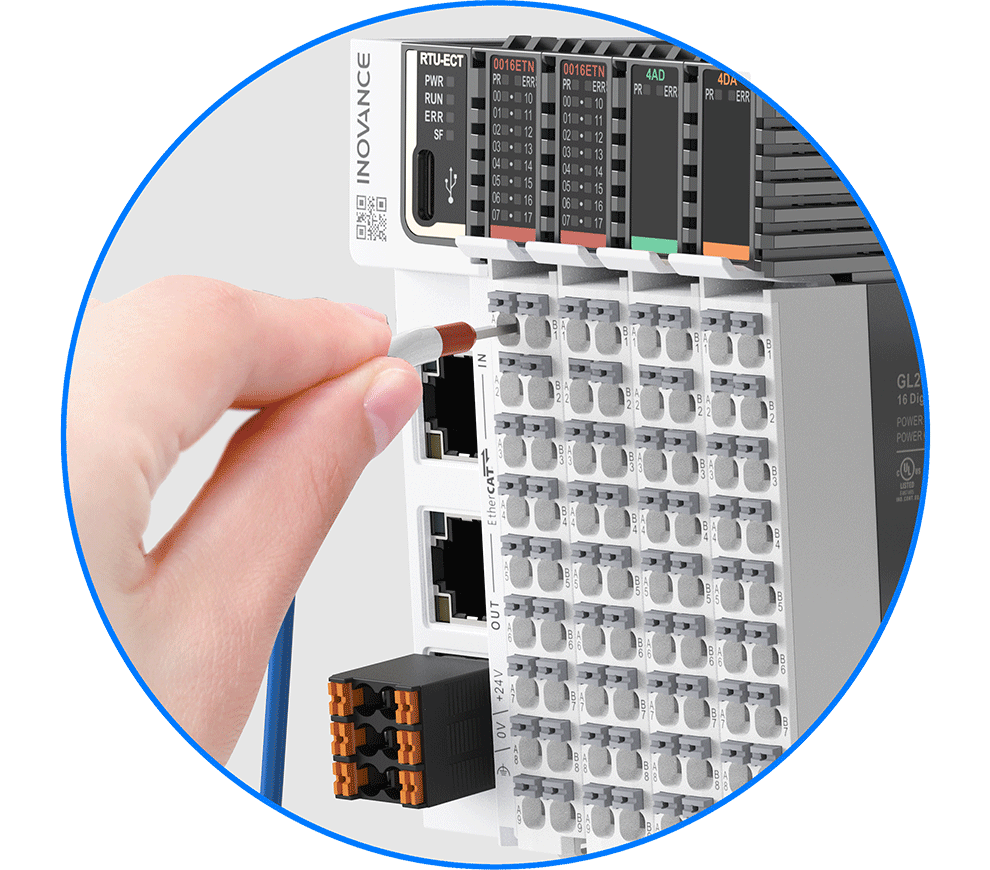

Inovance GL20 RTU ECT
Cartão de Saída
Modelos Disponíveis
Confira todos os módulos GL20 disponíveis e solicite seu orçamento personalizado
Não encontrou o modelo que procura? Entre em contato conosco para mais informações.
